ATMEGA168/328 簡易化基板 (5枚セット)
Arduionにも使われてるATMEGA328をより扱いやすくする為の2cm x 5cmの基板(5枚セット)です。
クリスタルとコンデンサをブレッドボードに配置せずに使用でき、二つのGNDとVCCがそれぞれ繋がっているため配線がシンプルになります。
ピン配置はマイコンのピン配置と同じになります。
必要に応じて22pFコンデンサと16Mhzのクリスタルをご準備ください。
M3のナット,ネジを使用する事で独立して使用できます。(使用例1)
スペーサーを使用するとスタッキングして使用する事も可能です。
2.54mmピッチのブレッドボードやユニバーサル基盤に差して使用できます。(使用例2,3)
その際はピンヘッダをご準備の上ご使用ください。
基盤のみの商品になります、一切の付属品はありません。

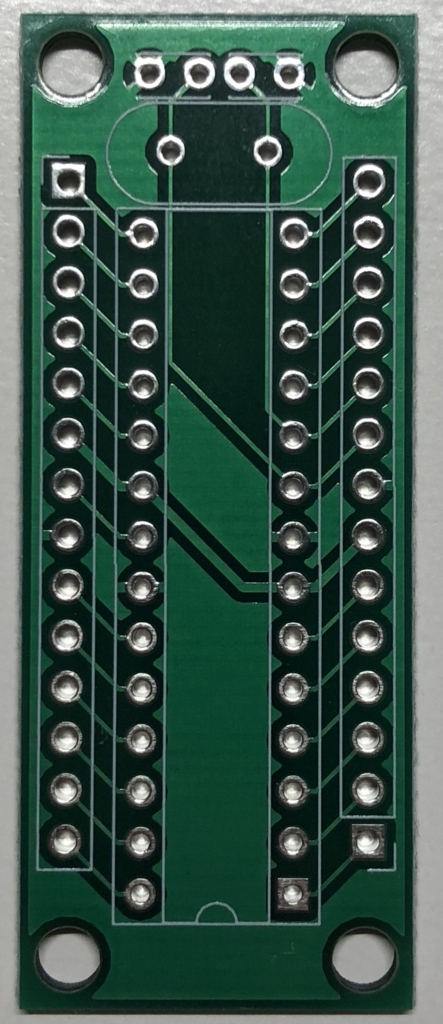

1.製品本体

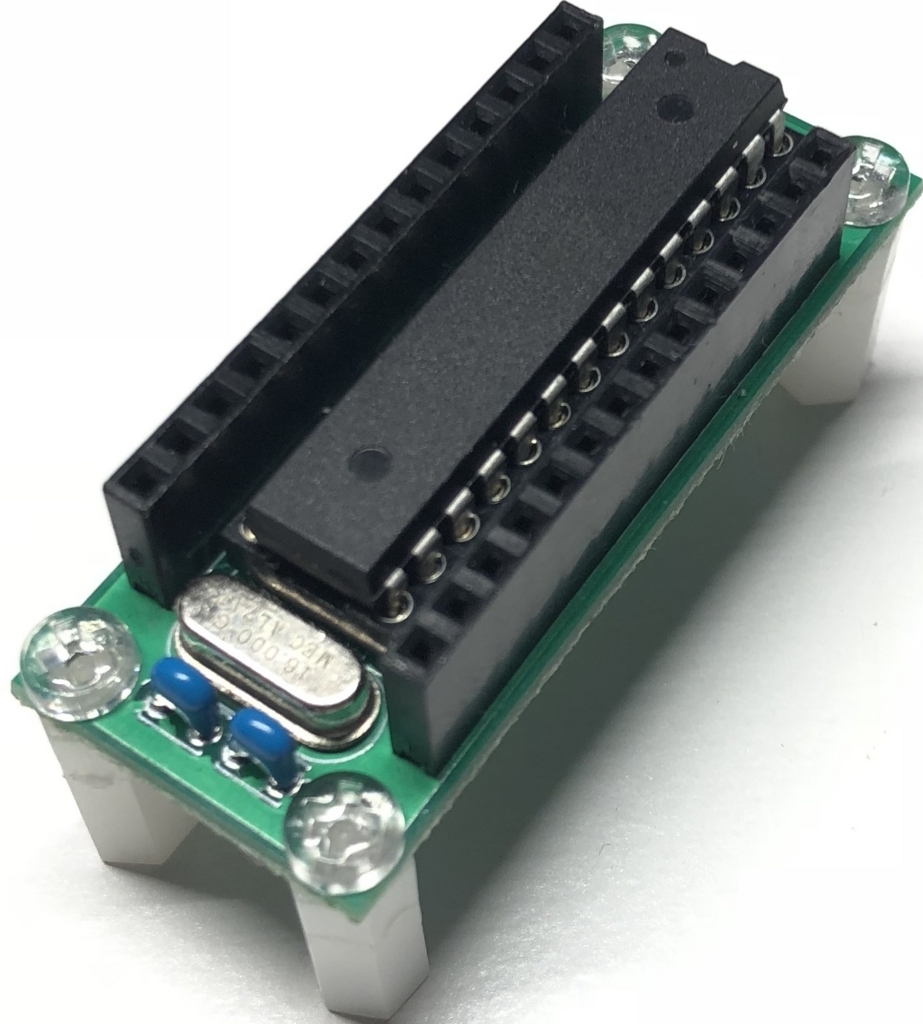

2.使用例1

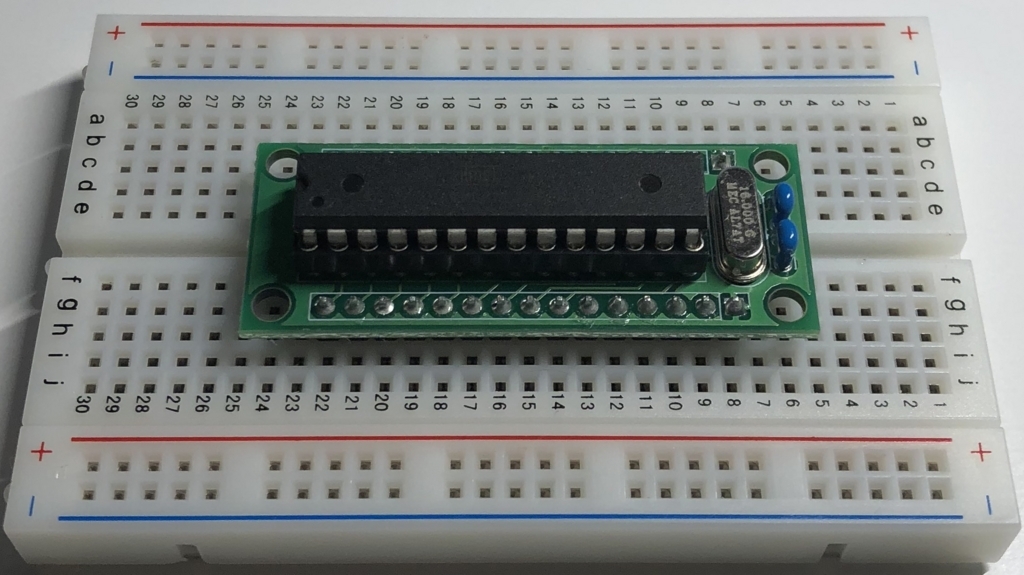

3.使用例2

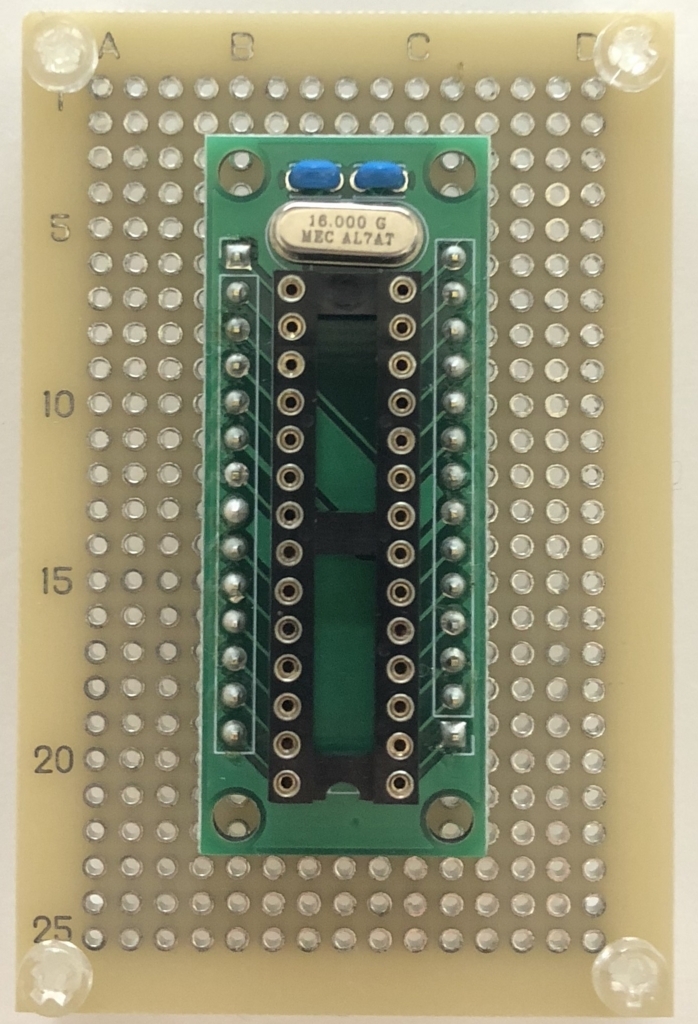

4.使用例3
