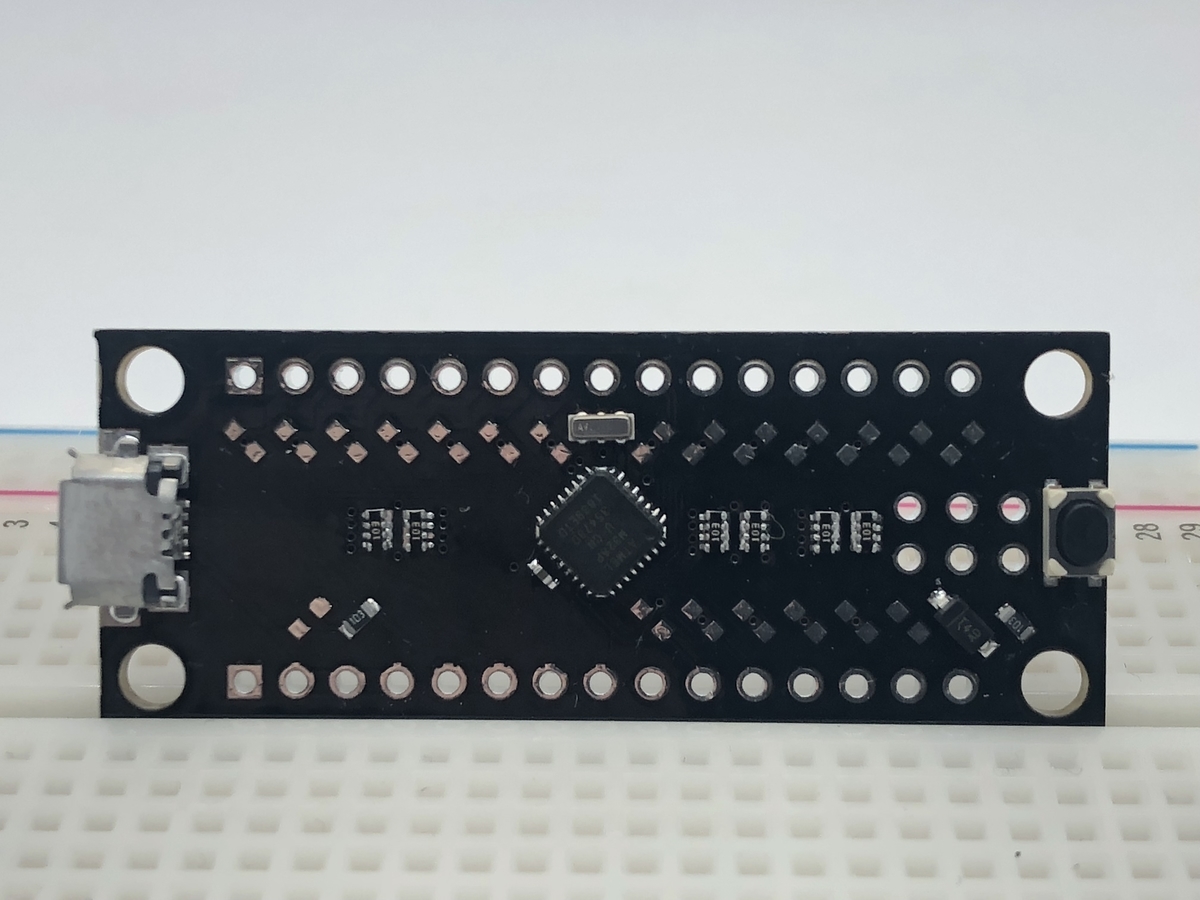

LEDuino (Black/Kit)

全てのアナログピンとデジタルピンにLEDを実装できるArduino互換機です。

各LEDは10kΩの電流制限抵抗が接続されおり、各ピンの入出力時にLEDが発光します。

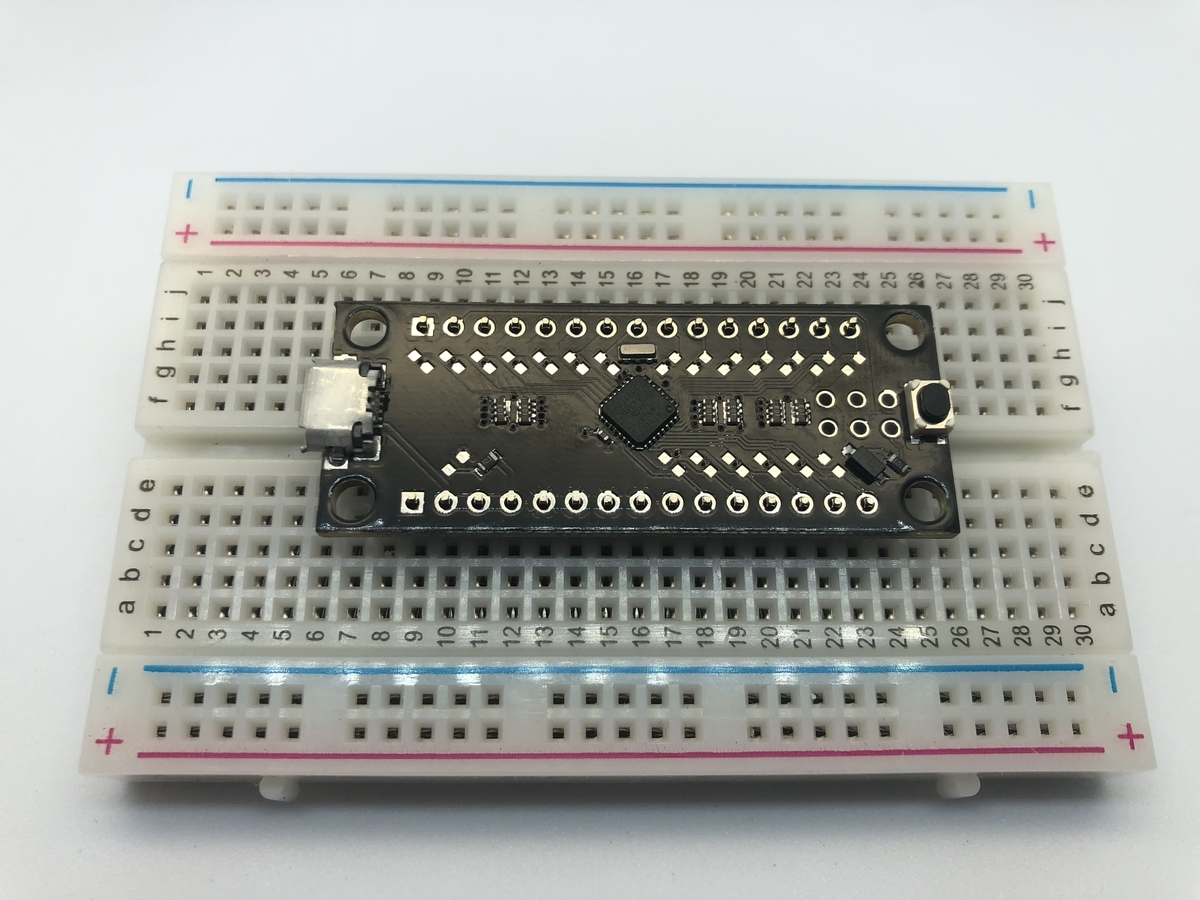

同梱のピンヘッダをハンダ付けする事でブレッドボード上での使用も出来ます。

本製品はお手持ちのLEDをハンダ付けするキットです。

本製品は黒色基板、LED未実装です。

お好みのLEDを実装してください。

実装について本項の下部に記します。

動作サンプル(LEDを実装後電源を繋げると動画と同じでもプログラムが実行されます。)

(本製品はお好みのLEDを実装するキットであり、LEDは同梱されていません。)

youtu.be

1.本製品について

主な機能

USBケーブル(micro)による給電

ICSP端子を用いた書き込み

リセットスイッチ

16Mhzクロック(セラミック発振子)

通電確認用LED

(本製品のUSBコネクタは給電用であり、プログラムの書き込みにはArduinoやAVRライタが必要になります。)

本製品の内容

LEDuino (Black/Kit)本体

1x14ピンヘッダ　2本

2x3ピンヘッダ      1本

各ピンの解説

USBコネクタを上にした場合ピン配置は以下の通りです。

ICSP端子の解説

USBコネクタを左側とした場合ピンの対応は以下の通りです。

2x3リボンケーブルを用いたICSP端子の使用例(本製品にケーブルは付属しません)

リセットボタンと干渉せず2x3リボンケーブルを使用出来ます。

 2.LEDの実装について

全てのLEDを内側にカソード(-極)が来る様に実装してください。

LEDの極性については各製品の解説(データシート)を基に確認してください。

全てのLEDを実装する場合、21個のLEDが必要になります。
