PuchiDuino2 Serial

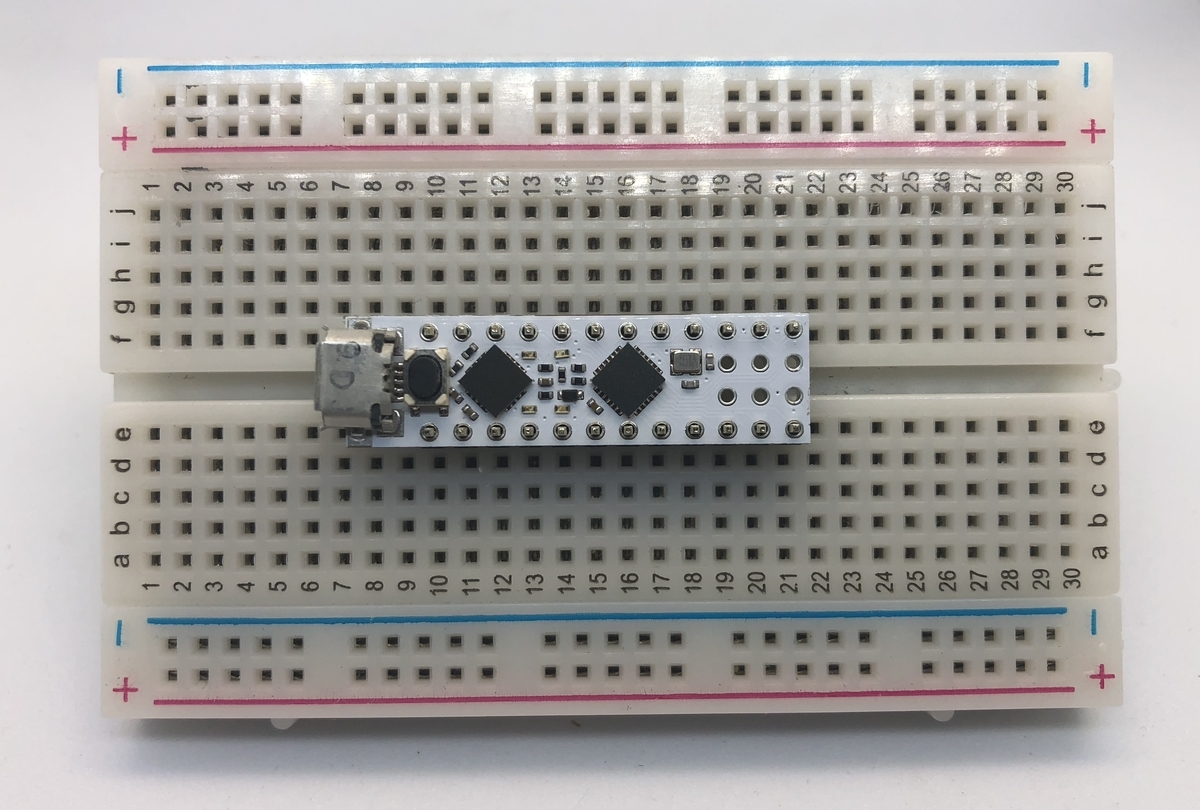

f:id:mod0:20200501194147j:plain



ブレッドボード上でATMEGA328Pを簡単に扱う為の極小Arduino互換機。

約10.16mm x 37.0mmという極小サイズ



Arduinoブートローダーを搭載しているのでArduinoIDEでの開発が可能

USBケーブルを使用したプログラムの書き込みと給電が可能



2020/05/02より一部部品を変更し、より使いやすくなった新盤を販売しています。

主な変更点は以下になります。



 USBシリアル変換IC:

FT234XDをFT231Xに変更。



PCとのシリアル通信のTX,RXに対応して光るLEDを2個追加。



以下、新版(2020/05/01以降に発売しているもの)の説明になります。

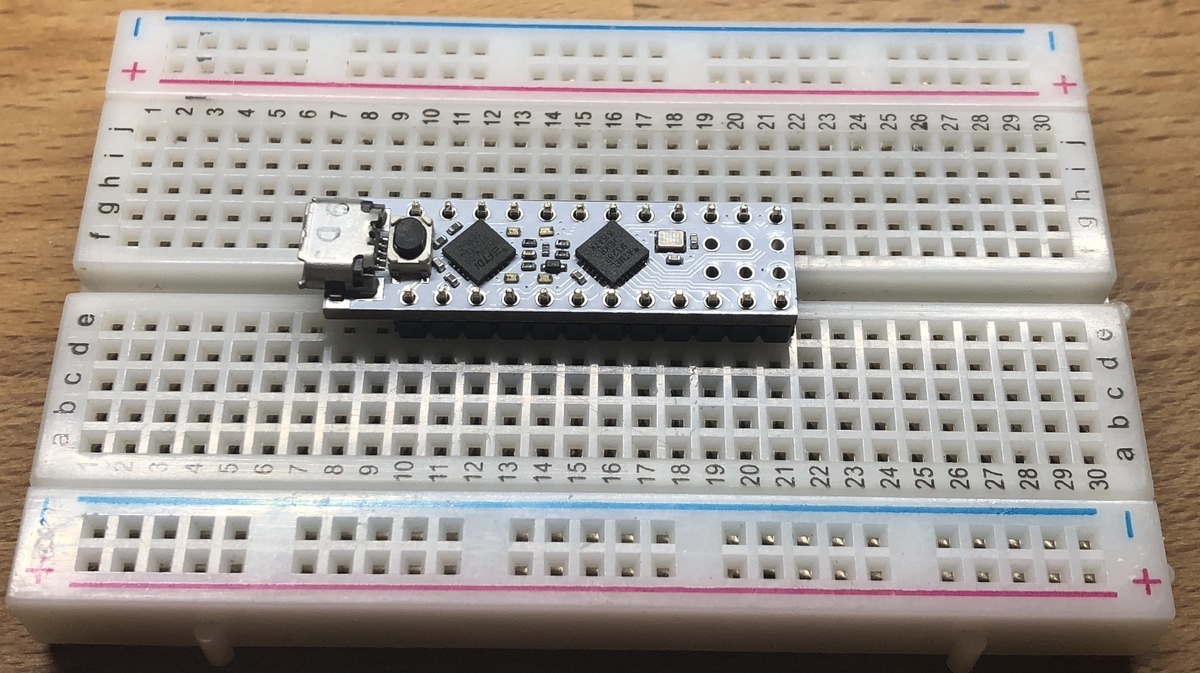

ブレッドボードでの使用イメージ

f:id:mod0:20200501194139j:plain



主な機能/特徴

マイコンチップ:ATMEGA328P

USBシリアル変換IC:FT231X

電源供給用マイクロUSBコネクタ

USBケーブルを使用したプログラム(スケッチ)の書き込み

シリアル通信

通電確認用LED

13番ピン接続LED

シリアル通信TX-LED

シリアル通信RX-LED

リセットスイッチ

16Mhzクリスタル(±10ppm)

プログラム書き込み用ISP端子



付属品

1x12ピンヘッダ(2本)

2x3ピンヘッダ

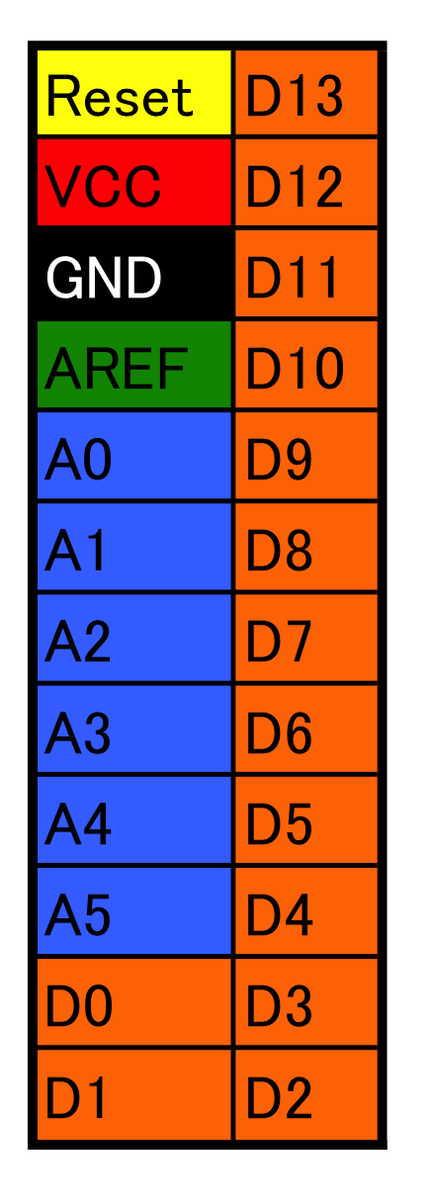

各ピンの対応を以下に記します。

(リセットスイッチを上とした場合)

f:id:mod0:20190806121403p:plain



ISP端子は以下の方向で使用してください

f:id:mod0:20190806122227p:plain



LEDの対応

リセットスイッチを左に見た場合。

左上 : RX-LED (イエロー)

左下 : LX-LED (イエロー)

右上 : D13LED (オレンジ)

右下 : 電源LED (グリーン)



以下から購入できます。

税込み ¥2200-

\mod0-tech-works.booth.pm





その他のPuchiDuino2シリーズ

mod0.hatenablog.com



mod0.hatenablog.com



以下参考画像

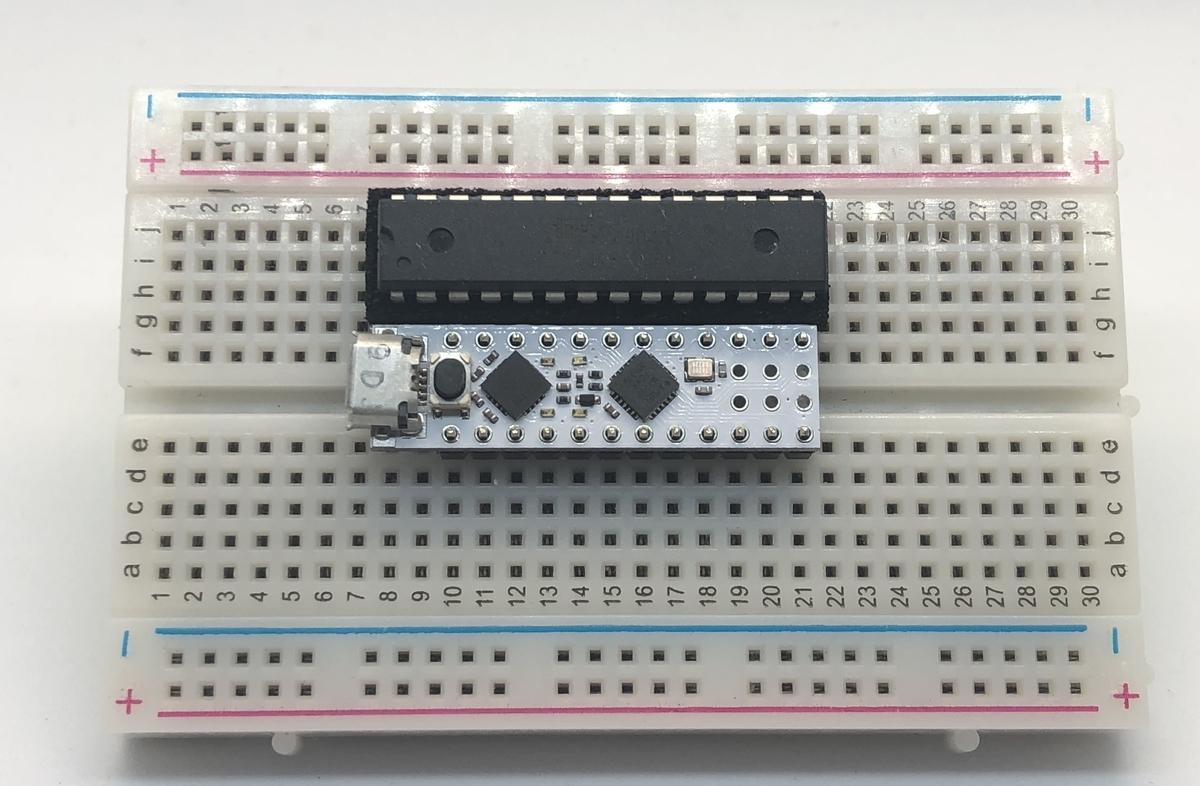

f:id:mod0:20200501194156j:plain



mod0.hatenablog.com



以下、旧版(2020/05/01以前に発売していたもの)の説明になります。

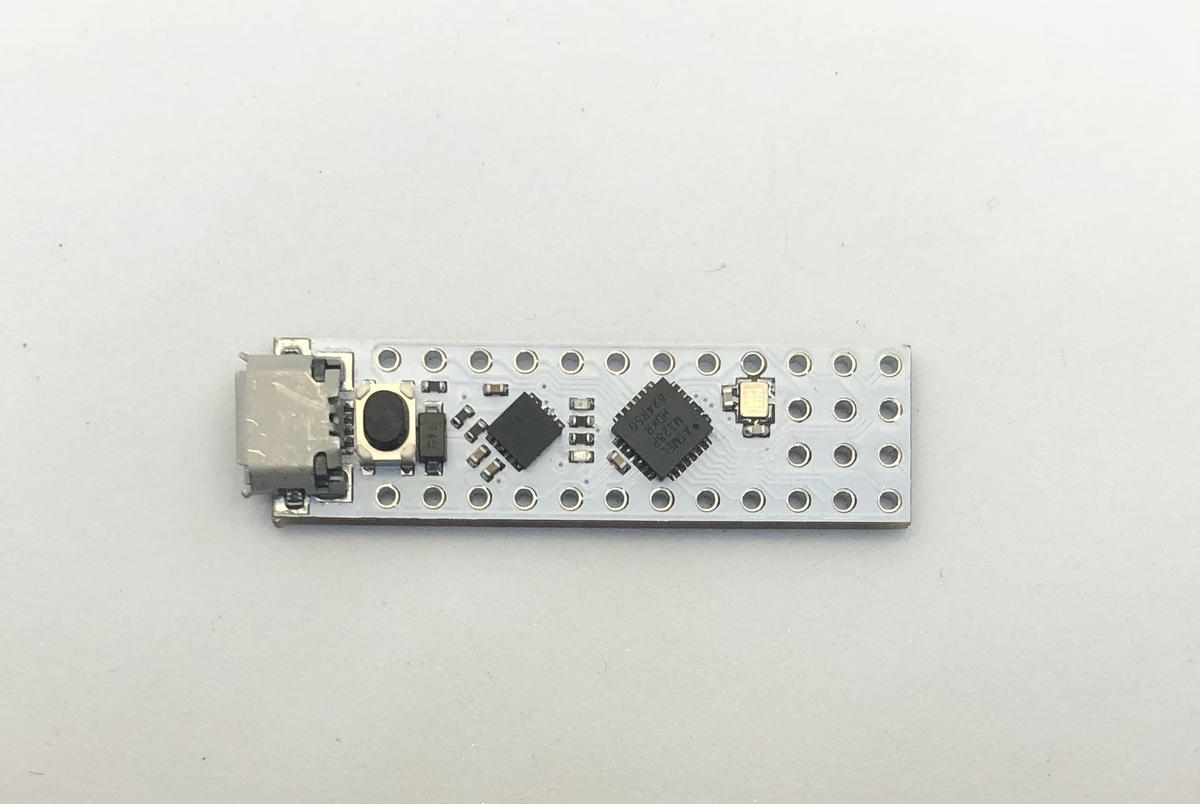

f:id:mod0:20190806115608j:plain

ブレッドボード上でATMEGA328Pを簡単に扱う為の極小Arduino互換機。

約10.16mm x 37.0mmという極小サイズ



Arduinoブートローダーを搭載しているのでArduinoIDEでの開発が可能

USBケーブルを使用したプログラムの書き込みと給電が可能

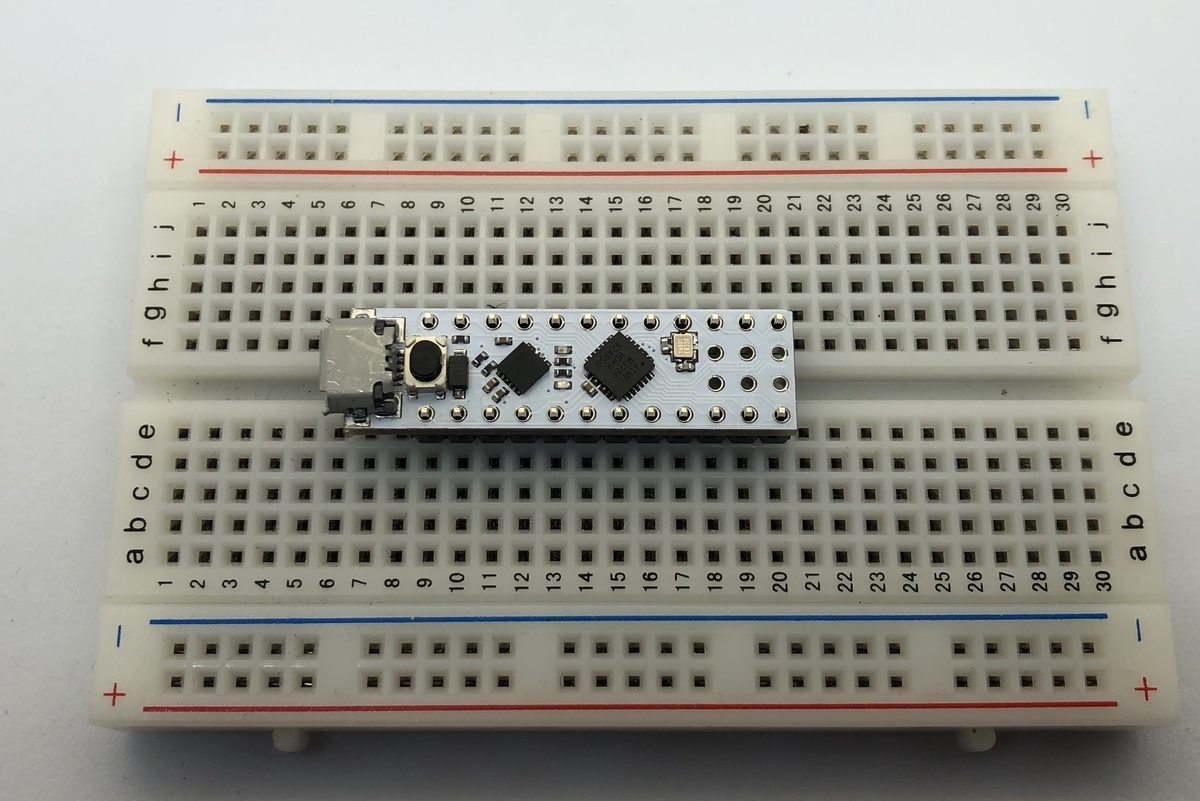

ブレッドボードでの使用イメージ

f:id:mod0:20190805161101j:plain



主な機能/特徴

マイコンチップ:ATMEGA328P

USBシリアル変換IC:FT234XD

電源供給用マイクロUSBコネクタ

USBケーブルを使用したプログラム(スケッチ)の書き込み

シリアル通信

通電確認用LED

13番ピン接続LED

リセットスイッチ

16Mhzクリスタル

プログラム書き込み用ISP端子



付属品

1x12ピンヘッダ(2本)

2x3ピンヘッダ

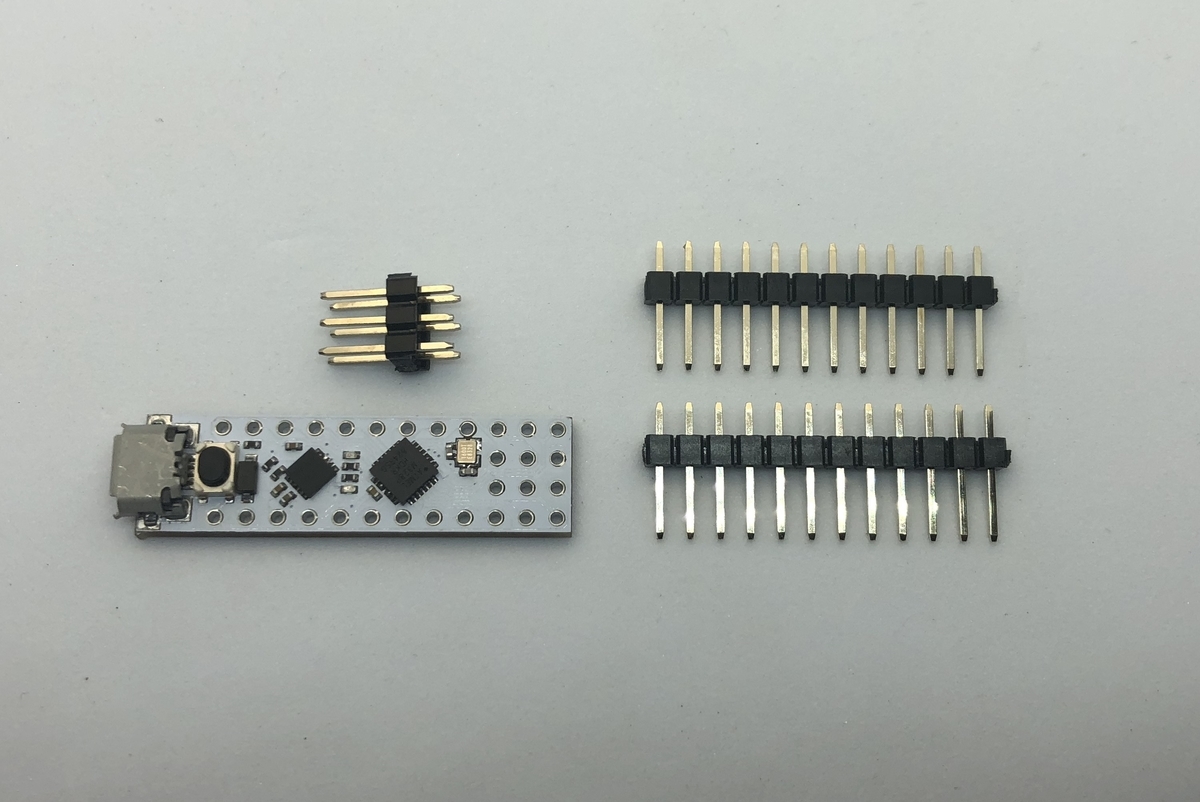

f:id:mod0:20190806115920j:plain



各ピンの対応を以下に記します。

(リセットスイッチを上とした場合)

f:id:mod0:20190806121403p:plain



ISP端子は以下の方向で使用してください

f:id:mod0:20190806122227p:plain



その他のPuchiDuino2シリーズ

mod0.hatenablog.com



mod0.hatenablog.com



以下参考画像

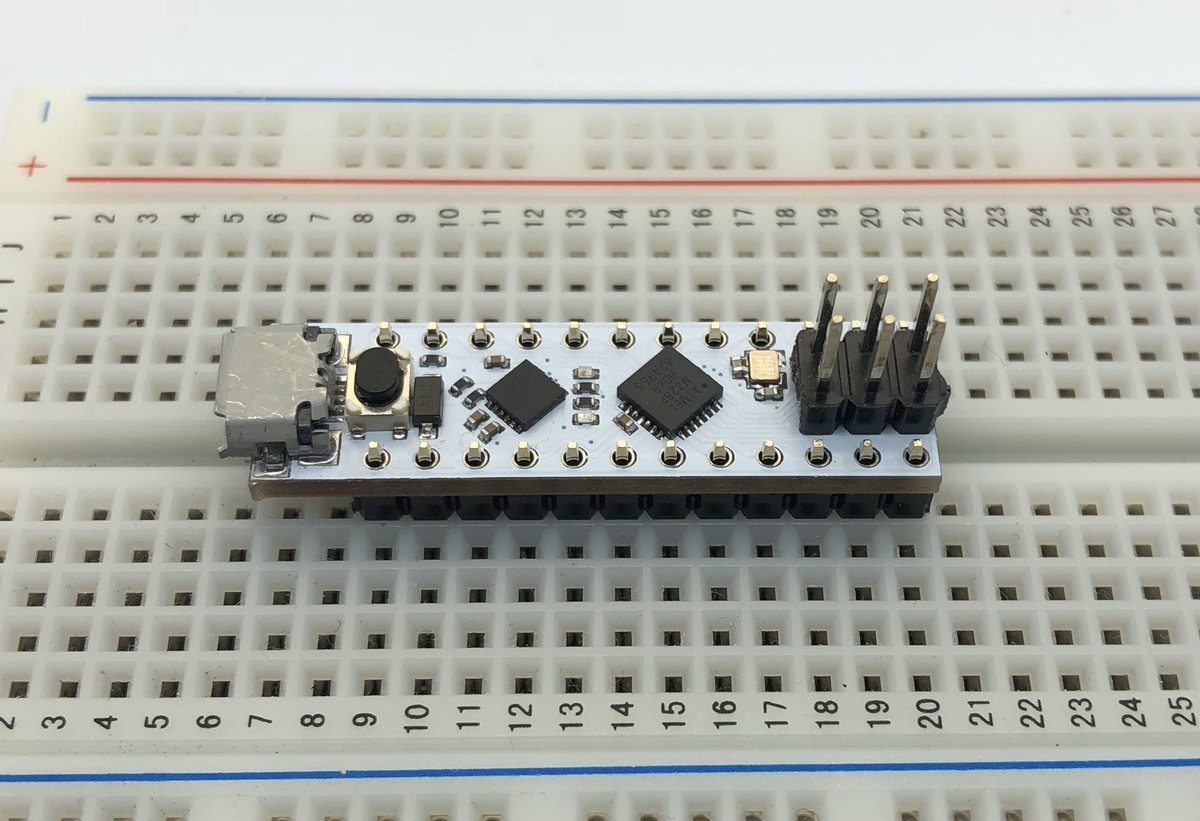

f:id:mod0:20190805161050j:plain
