LD39200使用 3.3V1A LDOモジュール

f:id:mod0:20210312004714j:plain

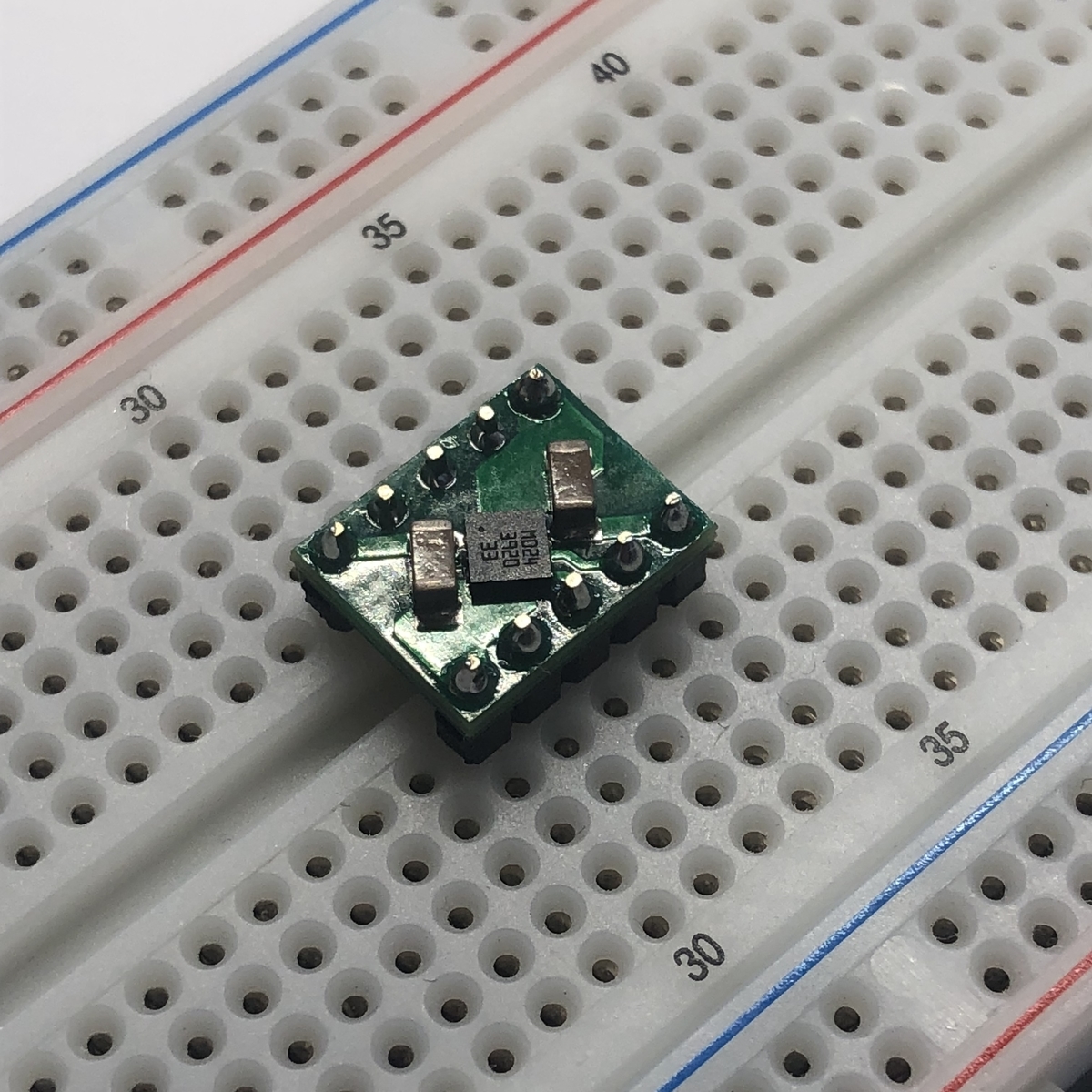

LD39200PU33Rを使用した3.3V1A出力のLDOモジュールです。

(ピンヘッダが付属します。)



最大入力電圧6V

ドロップアウト電圧:250mV@2A

(連続して使用する場合1A以下で使用してください。)

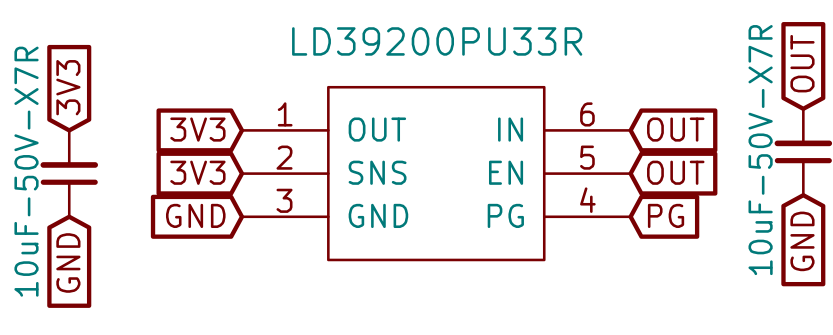

回路図

f:id:mod0:20210302171852p:plain

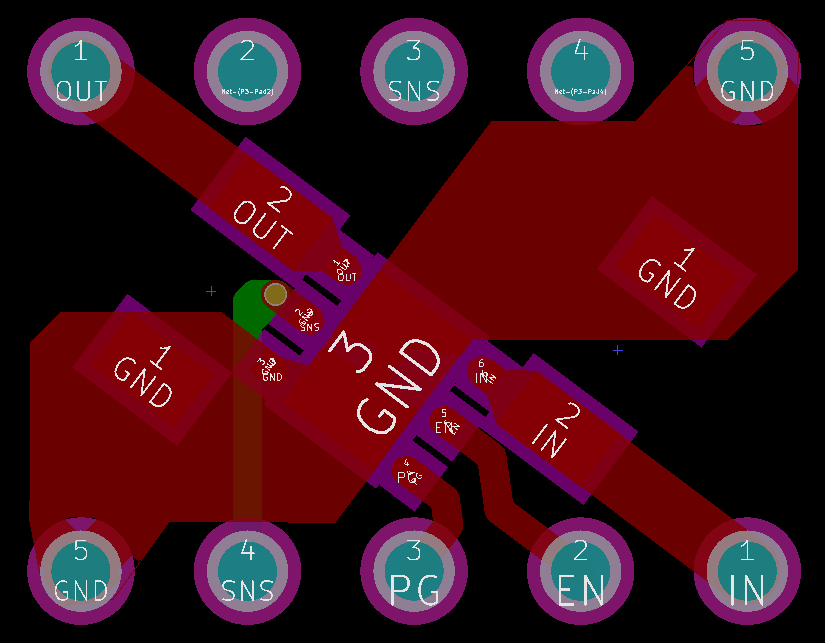

基板レイアウト

f:id:mod0:20210311133820p:plain





 使用方法

IN:入力ピン。6Vまでの電圧を入力できます。

OUT:出力ピン。3.3Vが出力されます。

EN:Enableピン。LDOの3.3V出力を有効にする為にはENピンにHighを入力します。

(LOWを入力する事で出力は無効になります。)

SNS:SENSEピン。OUTピン(3.3V出力先に必ず接続してください。

PG:POWER GOODピン。使用する場合はデータシートの6.4をご確認ください。

GND:GND(両GNDピンはIC下の露出パッドで接続しており、基板,ICの露出パッド接続されています。)
