横型USB Micro コネクタ(SBD/3.3V1A LDO内蔵)

f:id:mod0:20210311233640j:plain

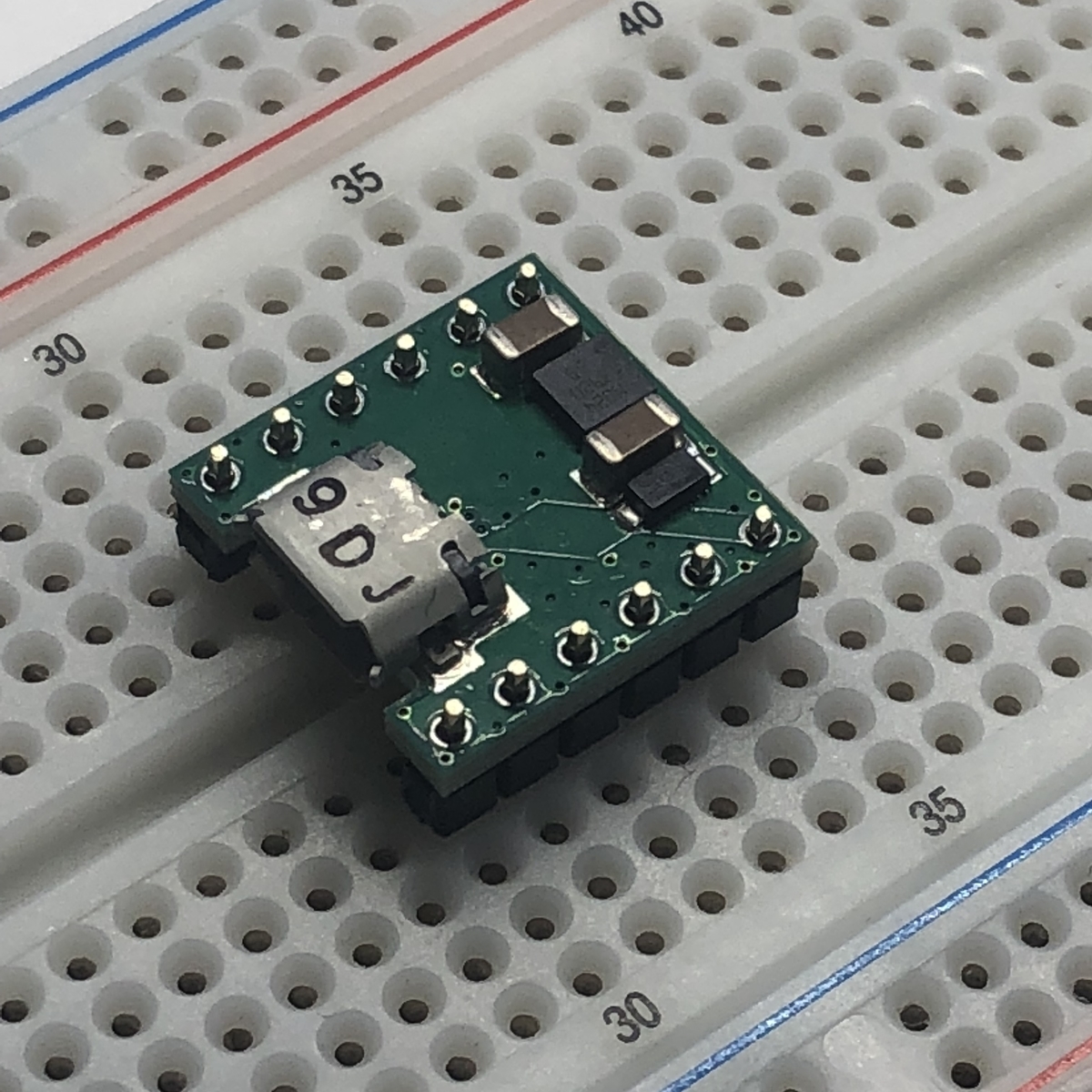

3.3V出力LDOと逆流防止用SBDを内蔵したUSB Micro コネクタです。

ブレッドボードに対して横向きに接続できるため、ケーブルが邪魔になりません。

 ブレッドボードやユニバーサル基板で使用できる2.54mmピッチ。

(ピンヘッダが付属します。)

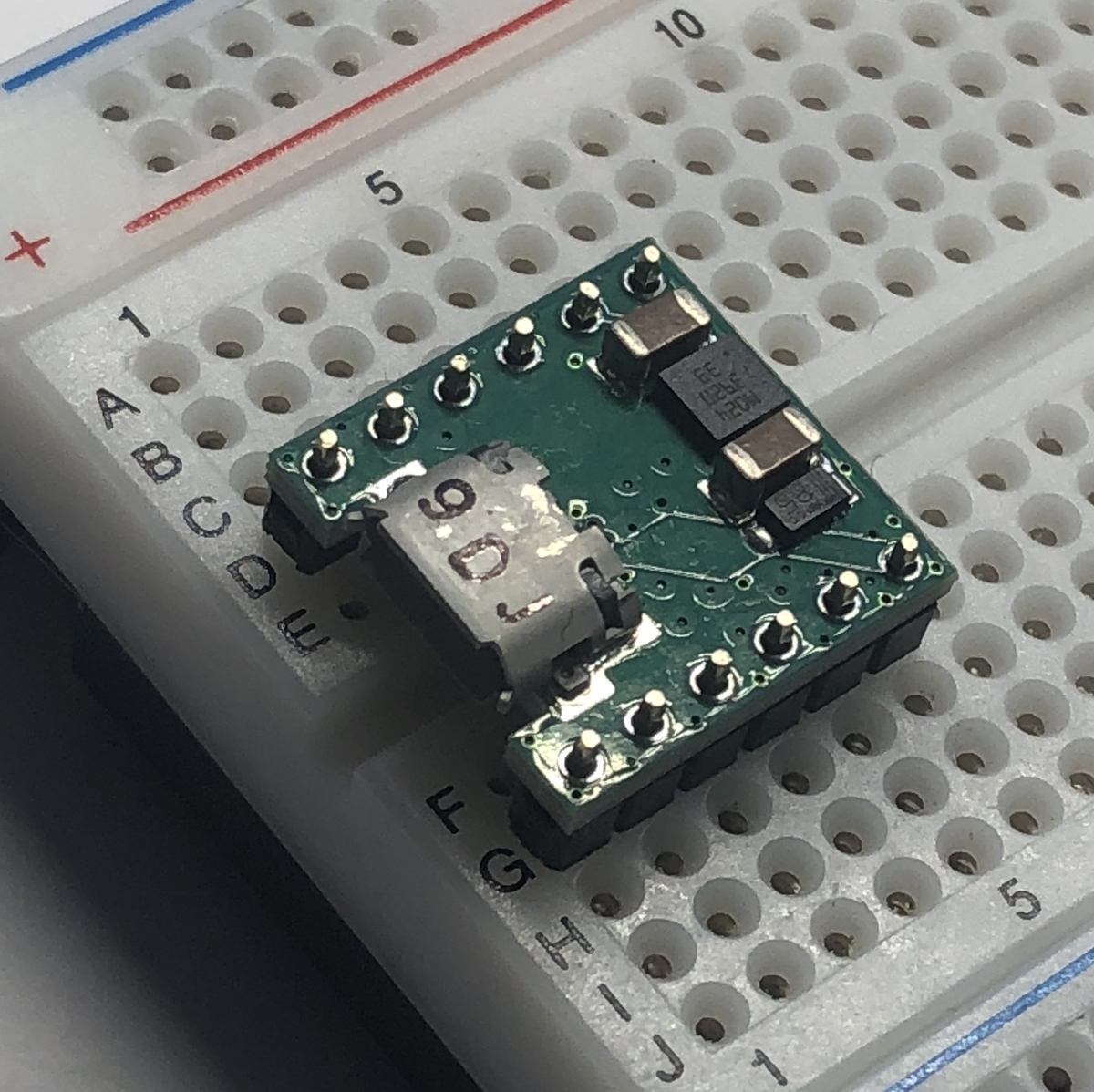

ブレッドボードの端で使用した場合

f:id:mod0:20210311233649j:plain



使用部品

・USB Micro コネクタ:ZX62R-B-5P



・LDO:LD39200PU33R

最大入力電圧6V

ドロップアウト電圧:250mV@2A

(連続して使用する場合1A以下で使用してください。)



・SBD:RB060MM-30

順方向電圧降下 500mV

順方向電圧 490mV

直流逆方向電圧 30V

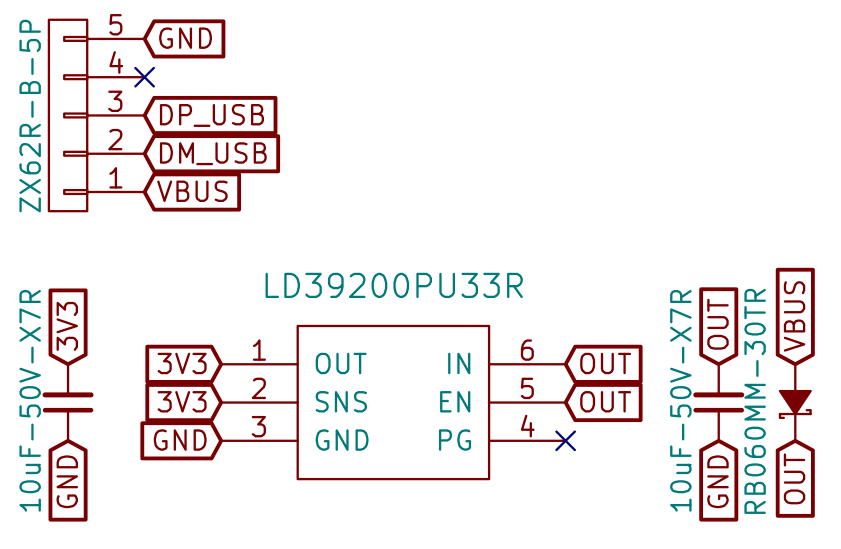

回路図

f:id:mod0:20210302211303p:plain

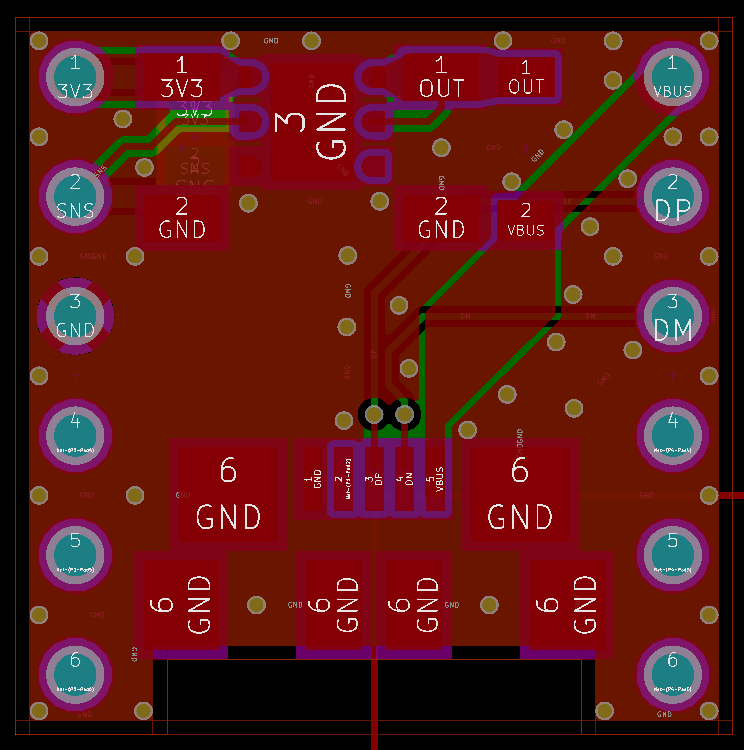

基板レイアウト

f:id:mod0:20210302211514p:plain

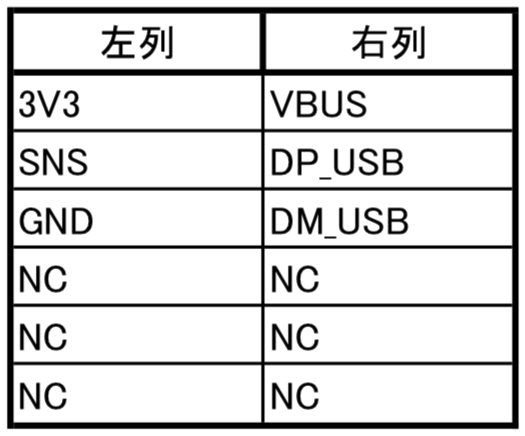

各ピンの説明

左列1:3V3:3.3Vが出力されます。

左列2:SNS:SENSEピン。3.3V出力先と必ず接続してください(使用方法を参照)

左列3:GND:GNDに接続されています。

右列1:VBUS:VBUSに接続されています。

右列2:DM_USB:DATA -。

右列3:DP_USB:DATA +。

(上画像の左右4,5,6はそれぞれ未接続です。)



f:id:mod0:20210302201450p:plain


 使用方法

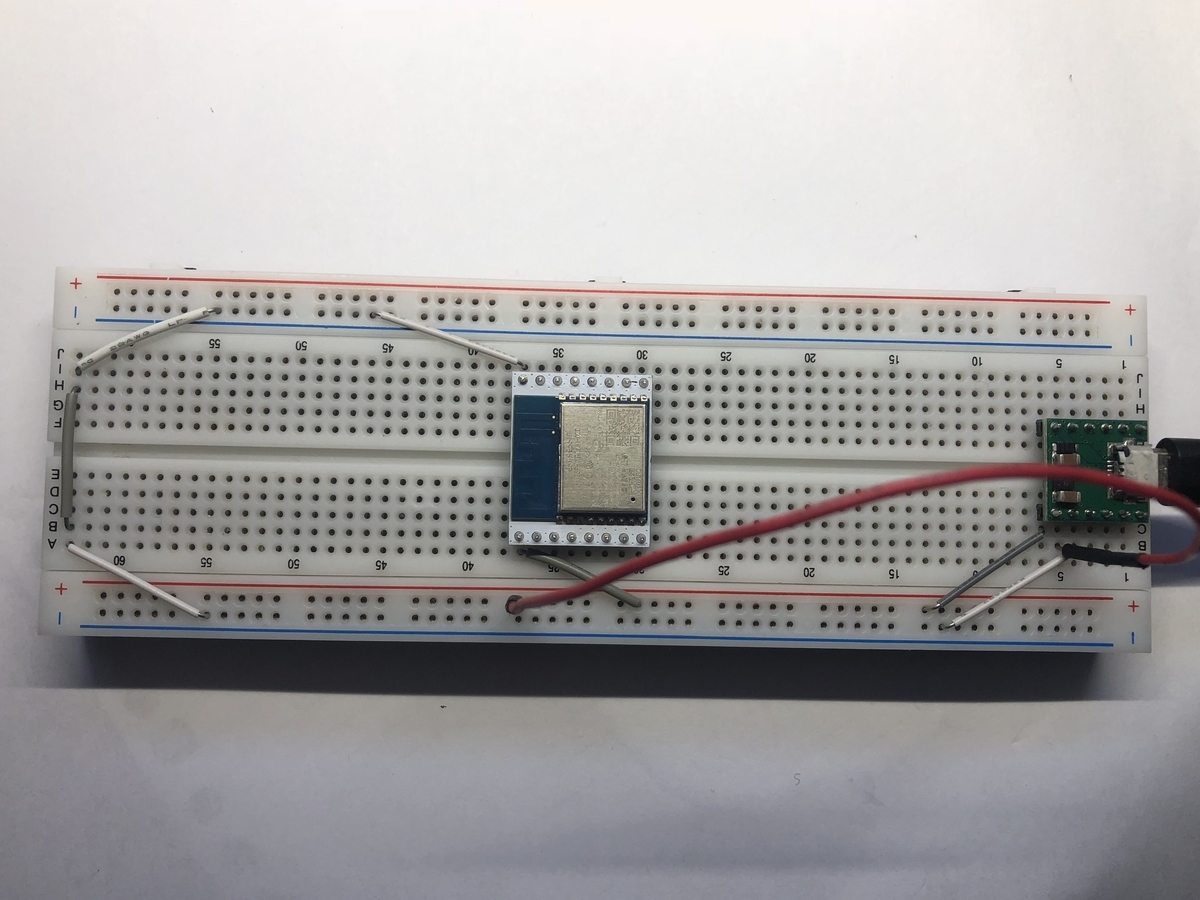

ブレッドボードでのレイアウト例



f:id:mod0:20210311233727j:plain

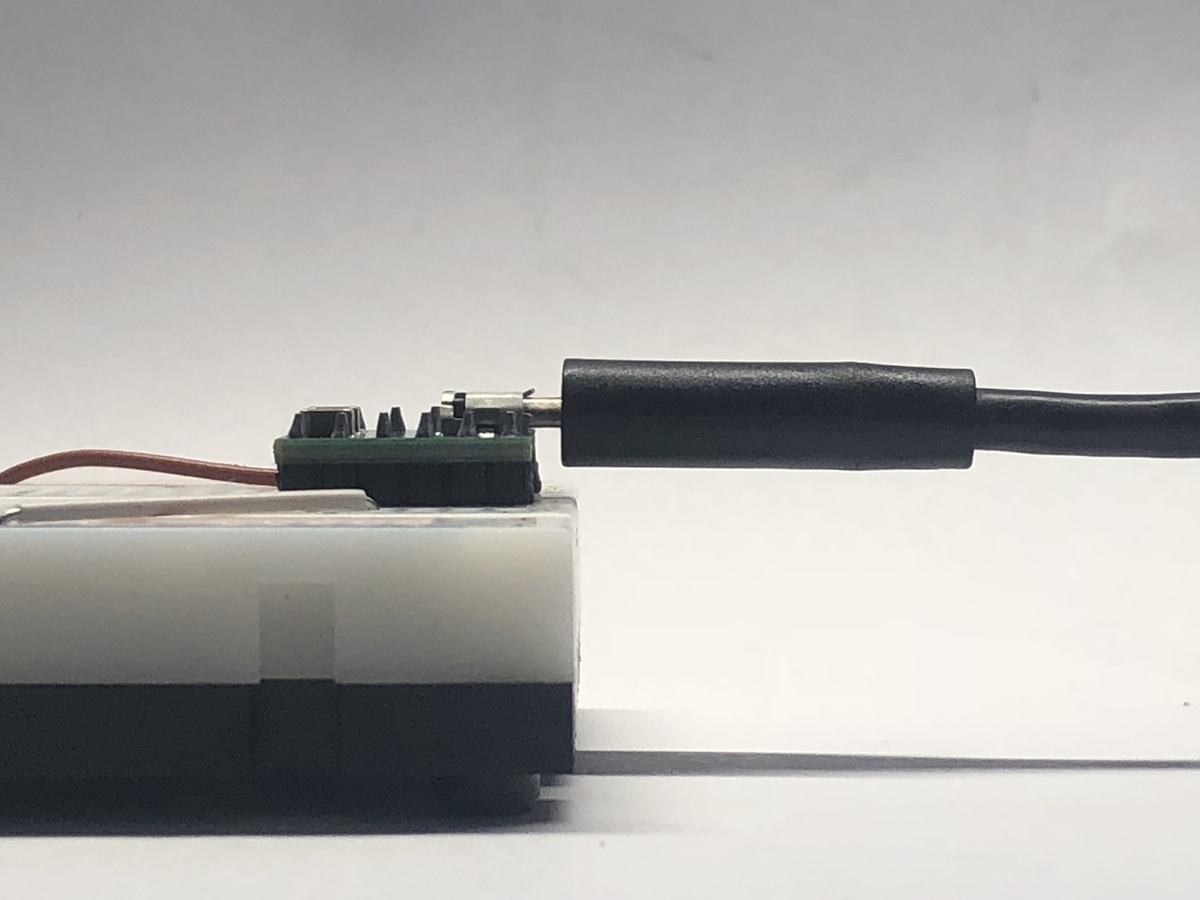

使用時の横から見た様子

f:id:mod0:20210311233801j:plain

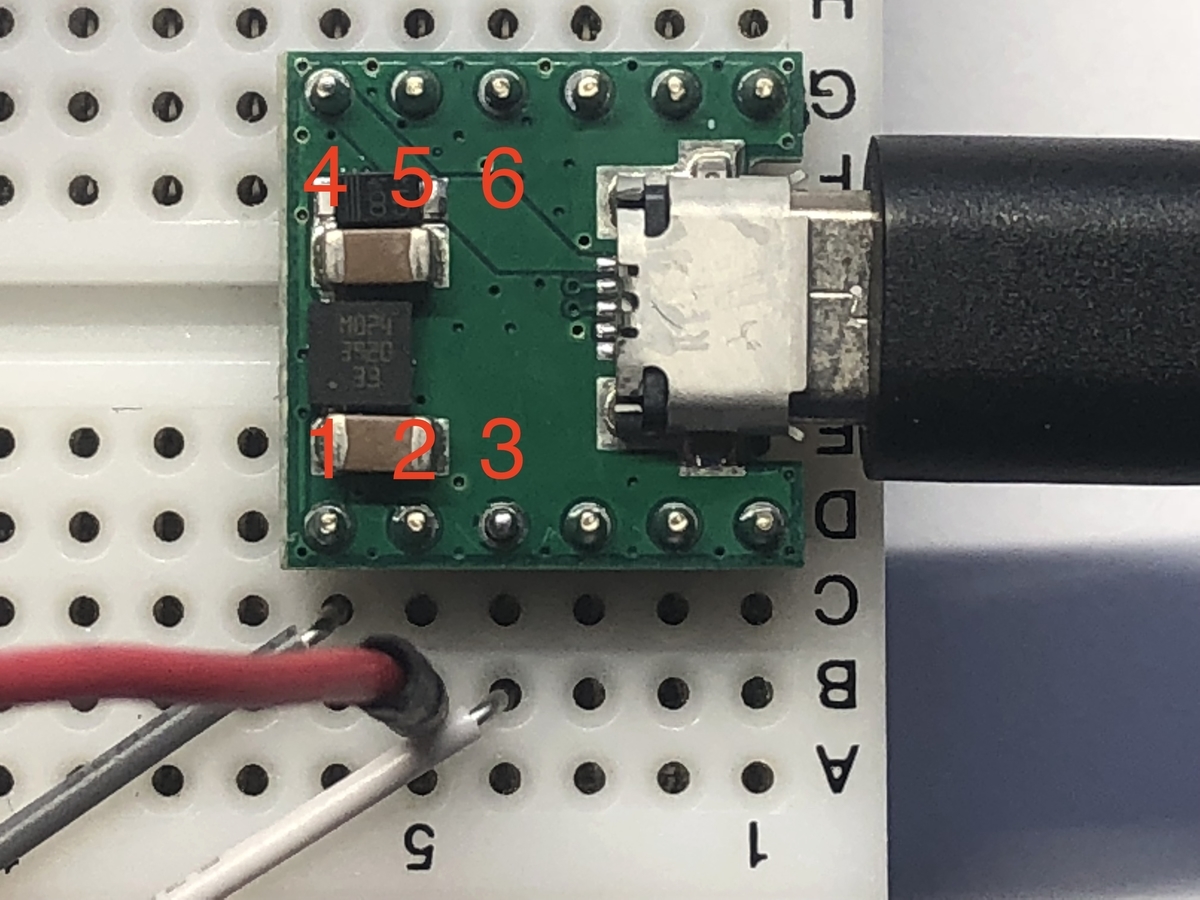

コネクタ部の拡大画像

f:id:mod0:20210311233738j:plain



上画像を例にした場合の各ピンの説明

1:3V3:3.3Vが出力されます。

2:SNS:SENSEピン。3.3V出力先と接続してください(画像2(使用例)を参照)

3:GND:GNDに接続されています。

4:VBUS:VBUSに接続されています。

5:DM_USB:DATA -

6:DP_USB:DATA +
