BOARD_ESP32E-WROOM(16MB) USB Micro
ESP32-WROOM-32E(フラッシュ容量16MB)(Micro B)開発ボードです。
ブレッドボードで使用する場合は左右一列ずつ自由に使用できます。
シリアル変換IC(FT231XQ)を搭載し、単体でプログラムの書き込みが出来ます。

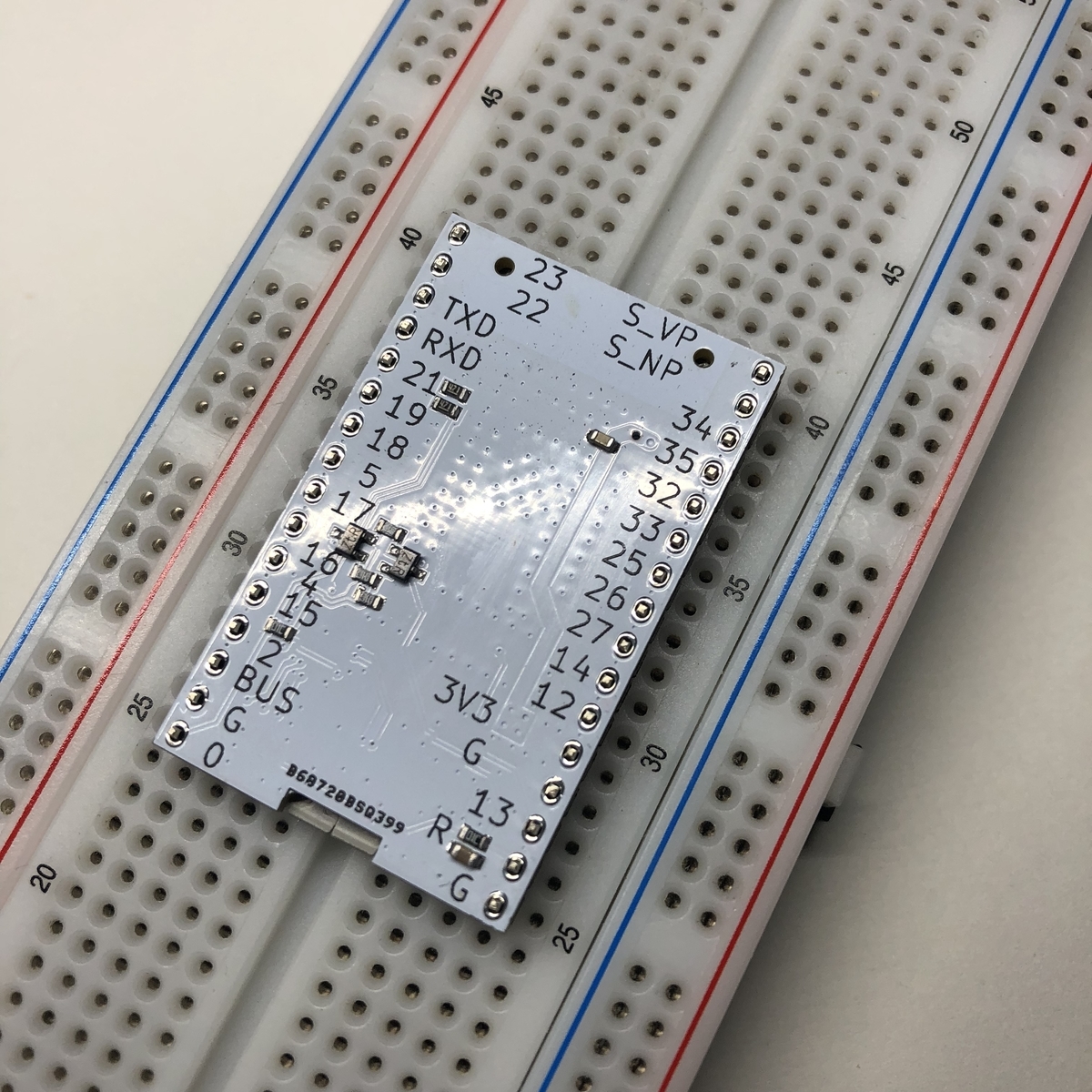

基板裏面
内容物
・BOARD_ESP32E(16MB)_USB Micro
・1x16ピンヘッダ(2本)
主な部品等
・MCU
ESP32-WROOM-32E(16MB)
・シリアル変換IC
FT231XQ
・LDO
LD39200PU33R
入力最大電圧6V
ドロップアウト電圧250mV(@2A)
(連続で流す電流は1A以下にして下さい)
・SBD:RB060MM-30
順方向電圧 490mV
直流逆方向電圧 30V
・USBコネクタ
Micro B
・LED
左側左:IO13
左側右:通電確認用
右側左:TX
右側右:RX
・リセット方式
自動リセット(NodeMCU方式)
・スイッチ
左:EN
右:IO0
・サイズ
40.64mm x 25.4mm

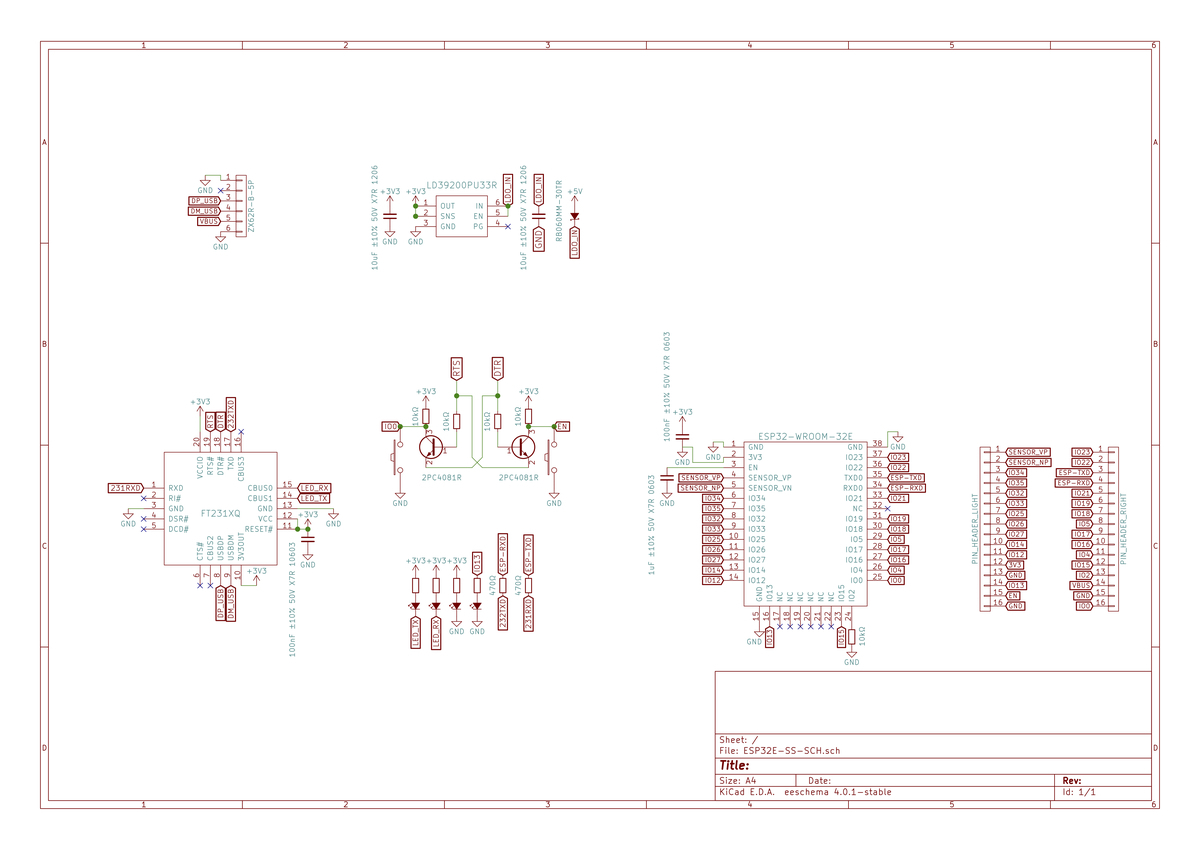

回路図

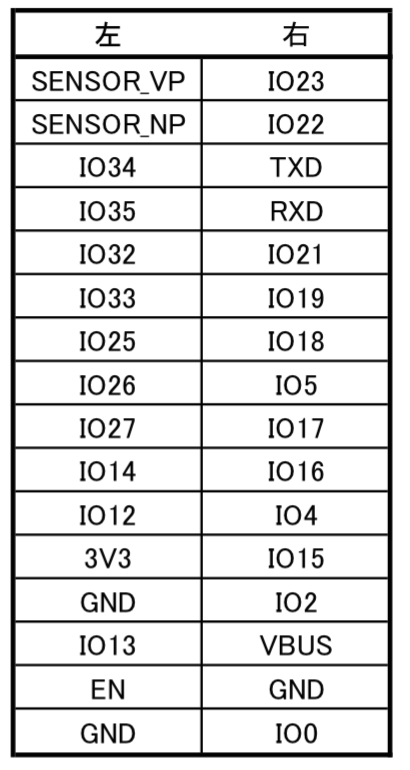

ピンの対応
使用上の注意
・3V3ピンは出力としてご使用ください。
・VBUSピンに5Vを入力する事でUSBを使用しなくても本モジュールを使用する事ができます。
