4桁7セグメントLED 8桁制御基板

f:id:mod0:20181002161549j:plain

4桁7セグメントLEDを2個使用し、8桁のダイナミック点灯を行う基板です。

デジタルピン16本で制御できます。



ブレッドボードやユニバーサル基板で使用できます。

7セグメントLEDの角は基板に乗っていますので水平に設置できます。



各LEDの抵抗には1608サイズのチップ抵抗を使用します。

抵抗をLEDの下に配置する事で配線が容易になります。

チップ抵抗が付属しますが、用途によりお好みの抵抗を使用してください。



本製品は基板とチップ抵抗のみに成ります。

4桁7セグメントLED及び、細ピンヘッダをご準備ください(通常サイズのピンヘッダは使用できません)。



基板サイズは100mmx19.5mmです。詳細な寸法はページ下部に記載してます。



画像1~3は実装例です。





f:id:mod0:20181002161656j:plain

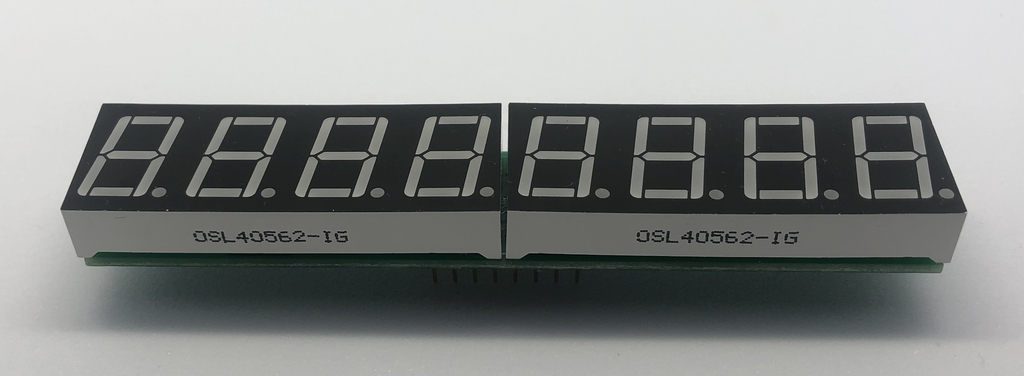

画像1



f:id:mod0:20181002161734j:plain

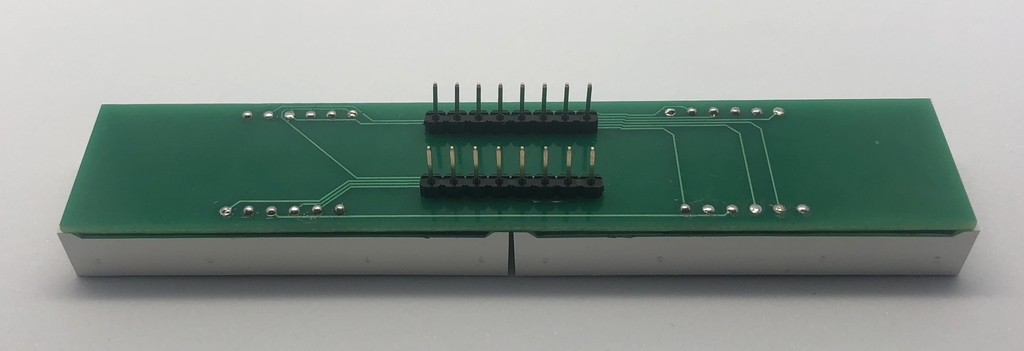

画像2



f:id:mod0:20181002161749j:plain

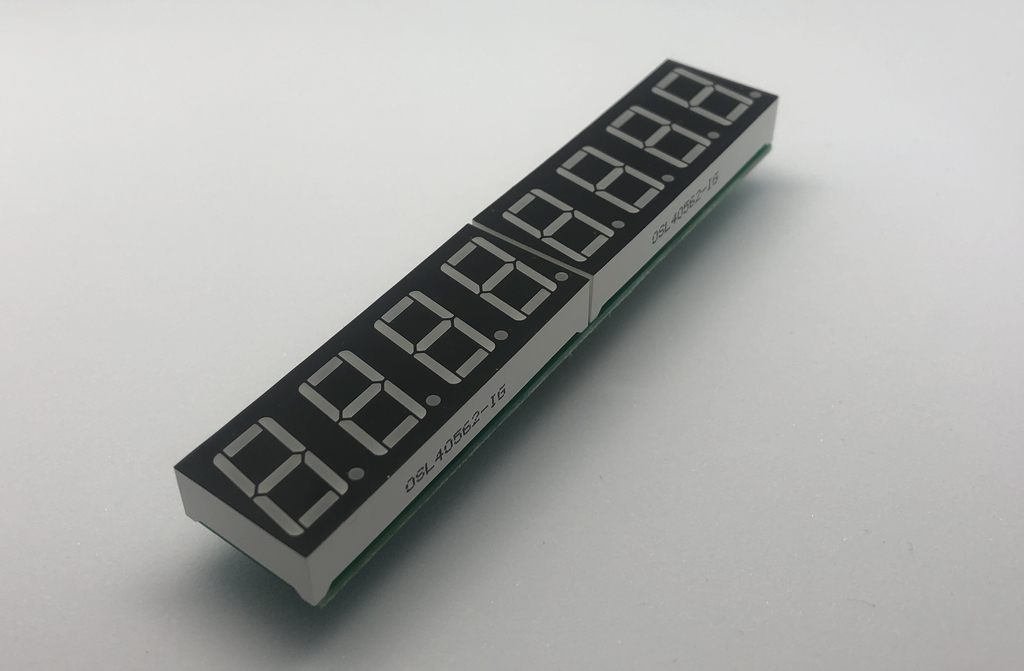

画像3



f:id:mod0:20181002161815j:plain

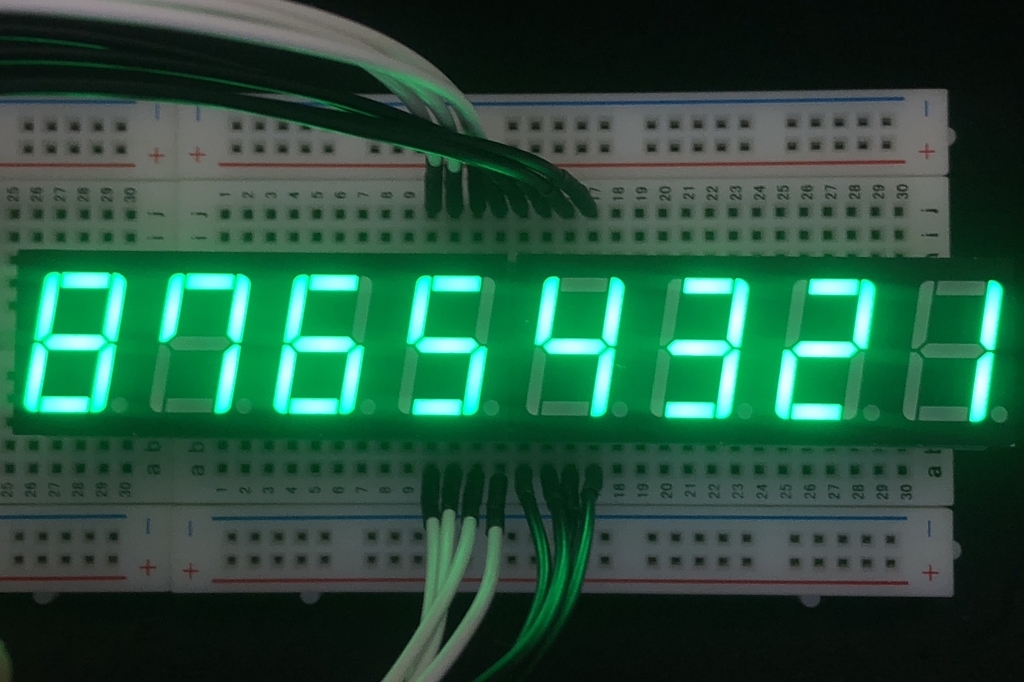

画像4 点等例



f:id:mod0:20181002164136p:plain

画像6 ピン配置1



f:id:mod0:20181002164144p:plain

画像7 ピン配置2



f:id:mod0:20181002164148p:plain

画像8 ピン配置3



f:id:mod0:20181004131832p:plain

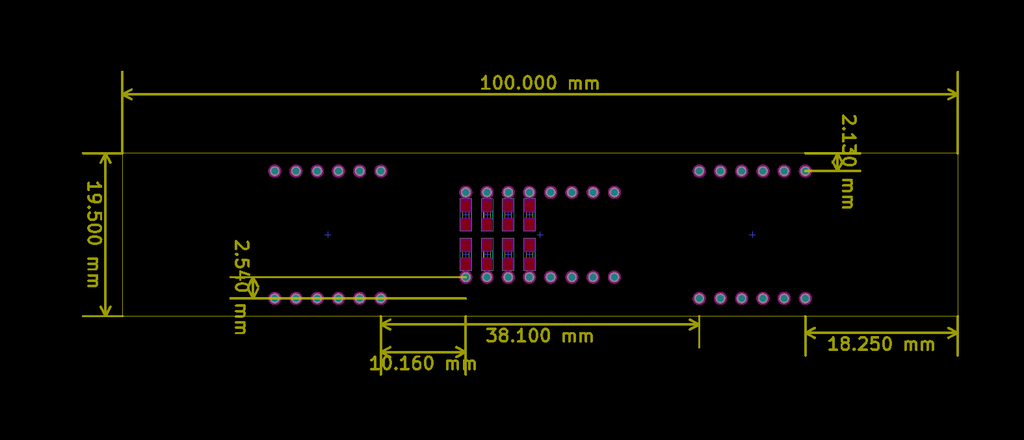

画像9 寸法



税込み 216円

合計1500円以上で送料無料になります。
