LEDuino (Black/Orange)
全てのアナログピンとデジタルピンにLEDを実装したArduino互換機です。
各LEDは10kΩの電流制限抵抗が接続されおり、各ピンの入出力時にLEDが発光します。
同梱のピンヘッダをハンダ付けする事でブレッドボード上での使用も出来ます。

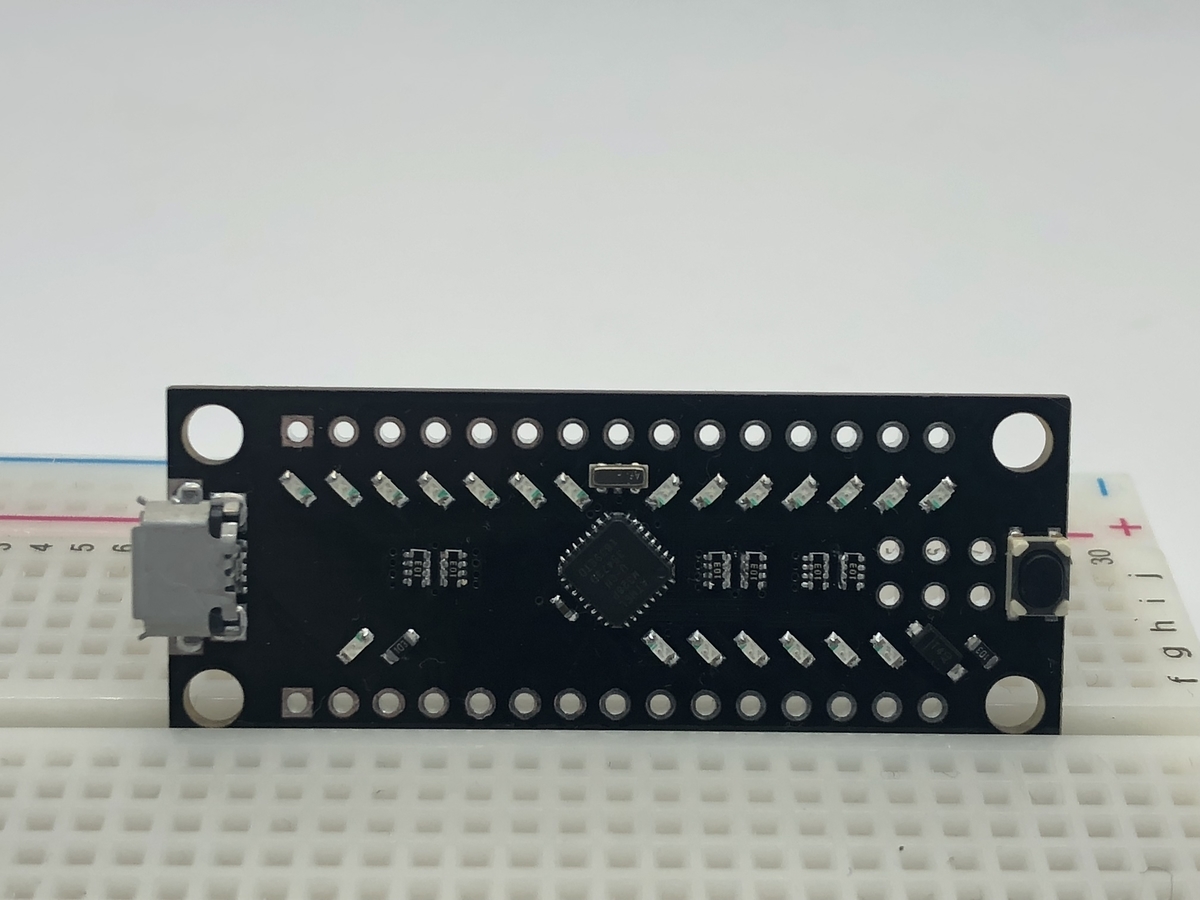

本製品は黒色基板、オレンジ色LEDです。
動作サンプル(電源を繋げると動画と同じでもプログラムが実行されます。)
主な機能
USBケーブル(micro)による給電
ICSP端子を用いた書き込み
リセットスイッチ
16Mhzクロック(セラミック発振子)
通電確認用LED
(本製品のUSBコネクタは給電用であり、プログラムの書き込みにはArduinoやAVRライタが必要になります。)
本製品の内容
LEDuino (Black/Orange)

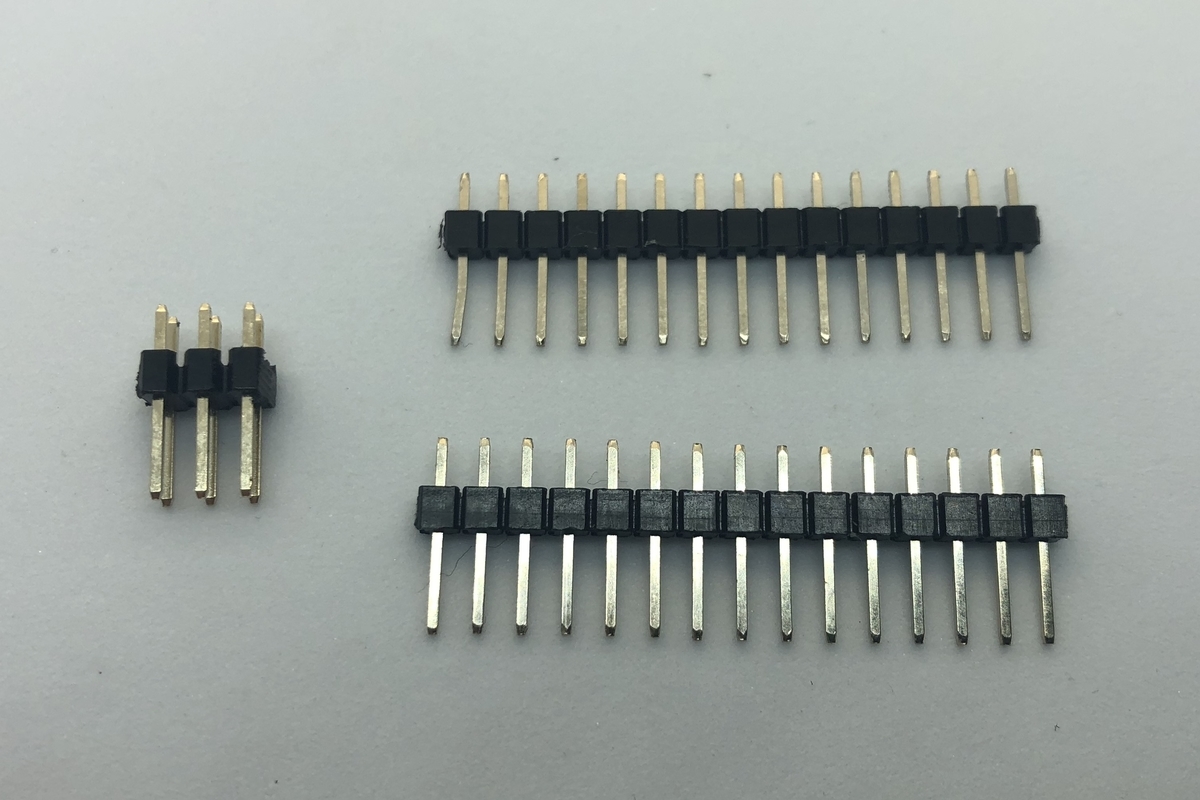

1x14ピンヘッダ 2本
2x3ピンヘッダ 1本
各ピンの解説

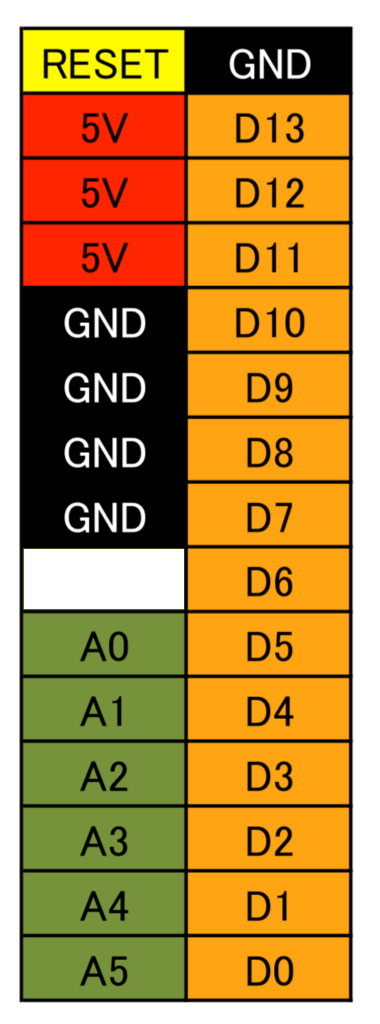

USBコネクタを上にした場合ピン配置は以下の通りです。
ICSP端子の解説
USBコネクタを左側とした場合ピンの対応は以下の通りです。

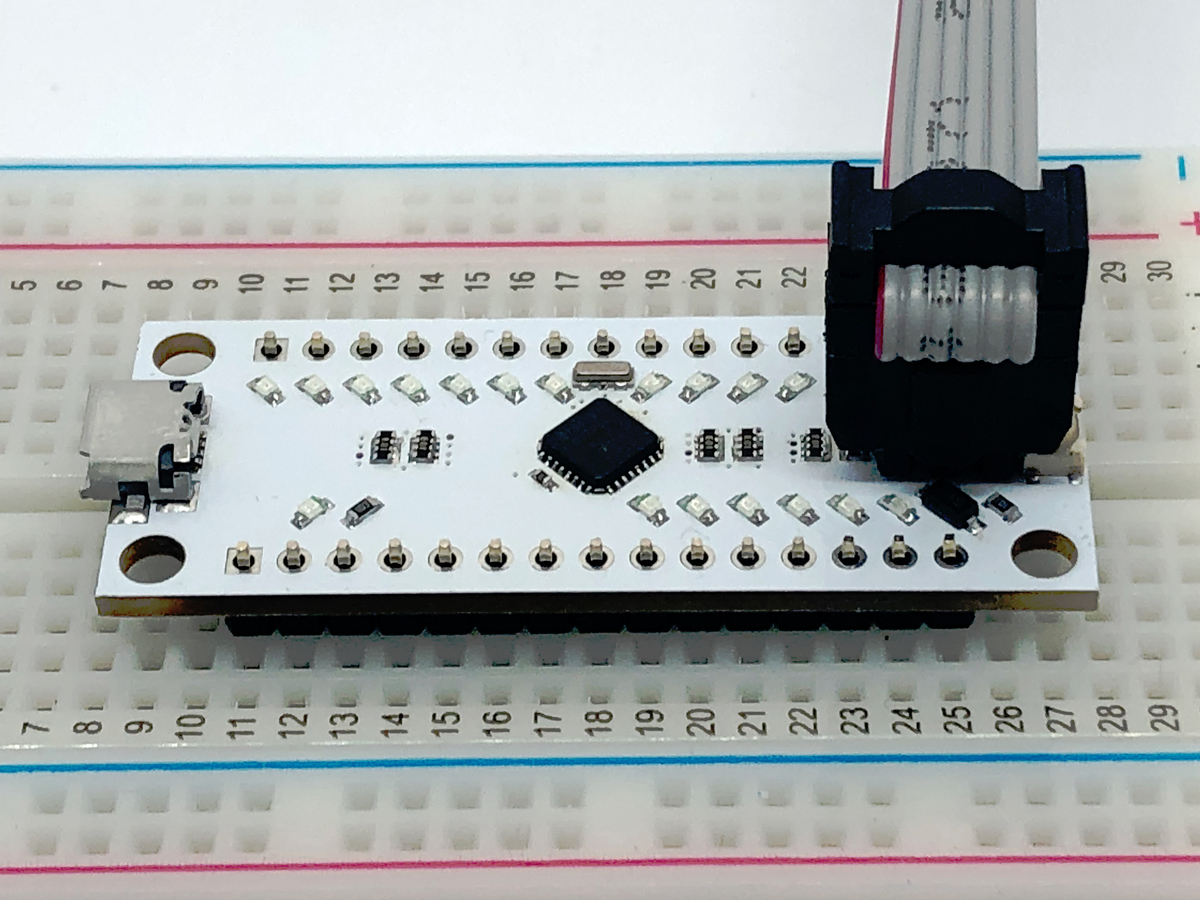

2x3リボンケーブルを用いたICSP端子の使用例(本製品にケーブルは付属しません)

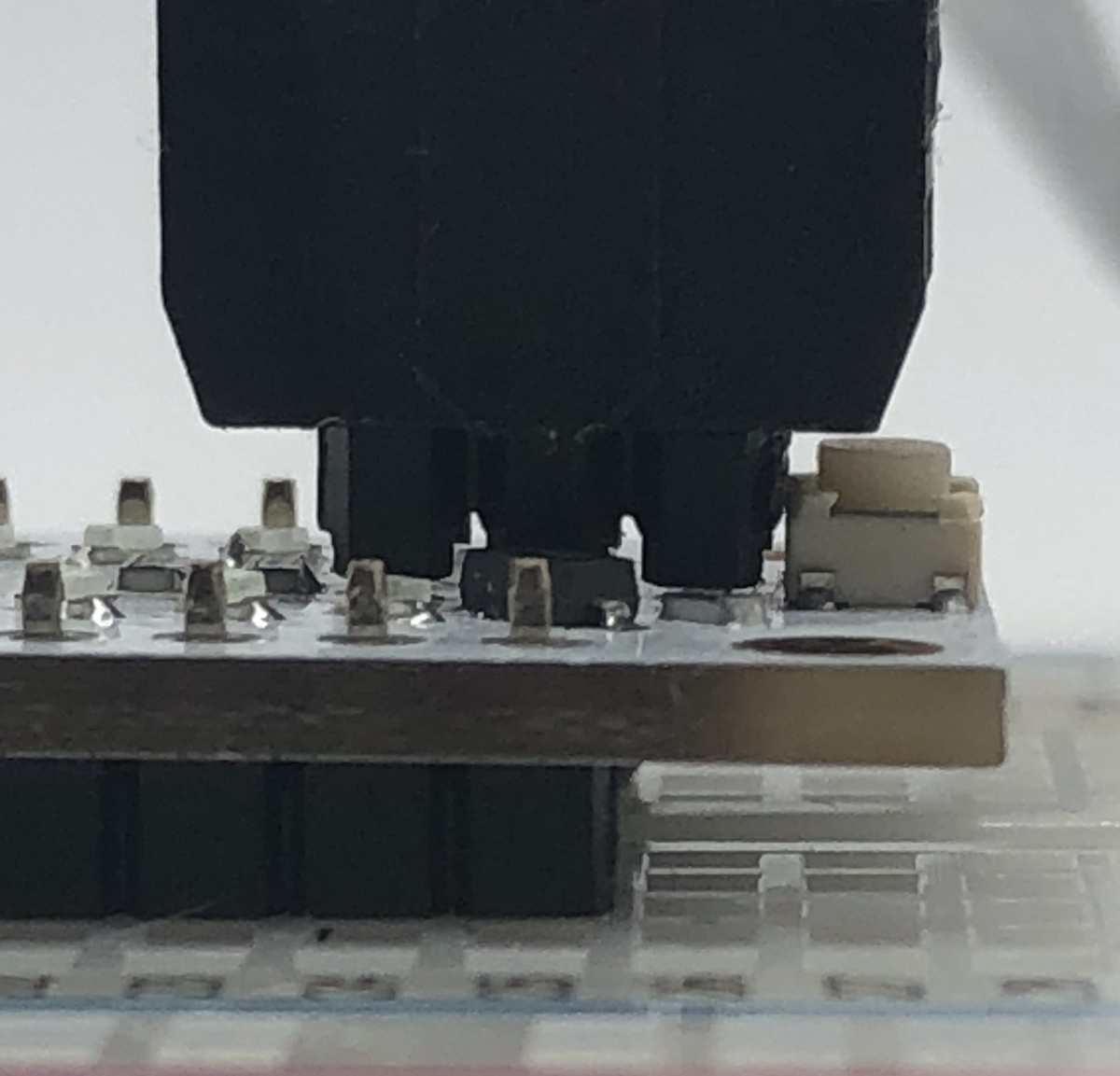

リセットボタンと干渉せず2x3リボンケーブルを使用出来ます。
