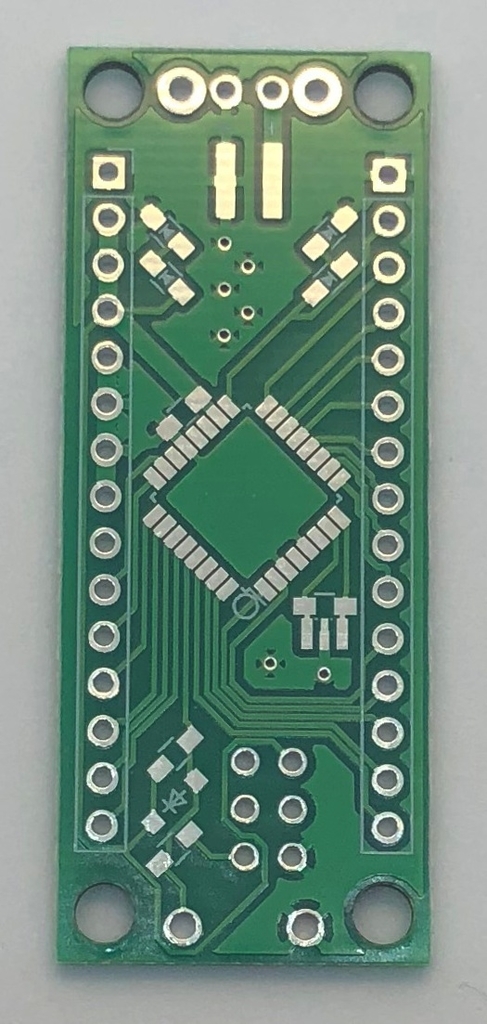

PuchiDuino(SMD)基板
Arduinoにも使われてるATmega328P-AUをより扱いやすくする為の2 cm x 5 cmの基板（5枚セット）です。クリスタル、コンデンサをブレッドボードに配置せずに使用でき(セラロックを使用)、リセット回路やSPI用の端子を搭載しています。
本製品は5枚で1パッケージになります。
ピン配置はArduino Uno R3に近いピン配置です（全く同一ではありません）。
M3のナット、ネジを使用する事で独立して使用できます（使用例1）。
2.54 mmピッチのブレッドボードやユニバーサル基板に差して使用できます（使用例2、3）。その際はピンヘッダをご準備の上ご使用ください。
※基板のみの商品です、一切の付属品はありません。
主な機能
Micro USBケーブルを使った給電
(ブレッドボード上では1x2ピンソケットを使用して給電する事も可能です)
電源用LED,DegitalPin13用LED
SPIによる書き込み
リセットスイッチ

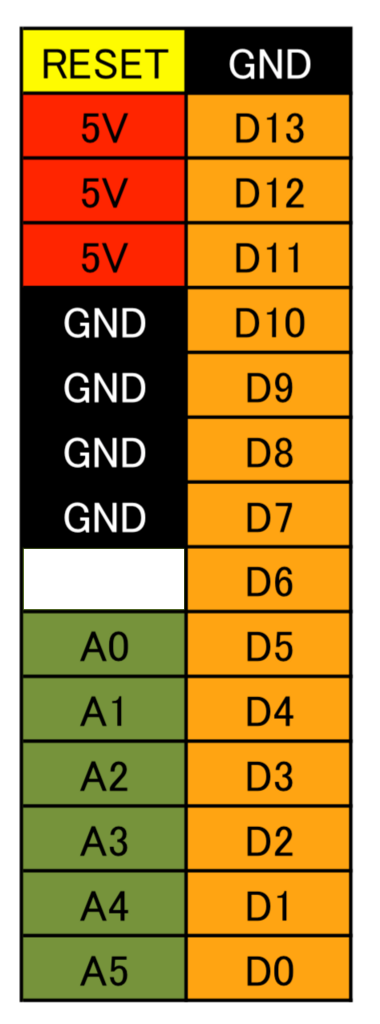

ピン配置を以下に記します。

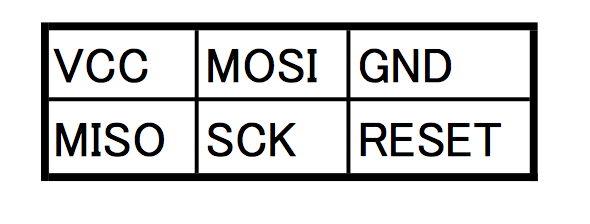

SPI端子の対応表(コネクタを右にした場合)

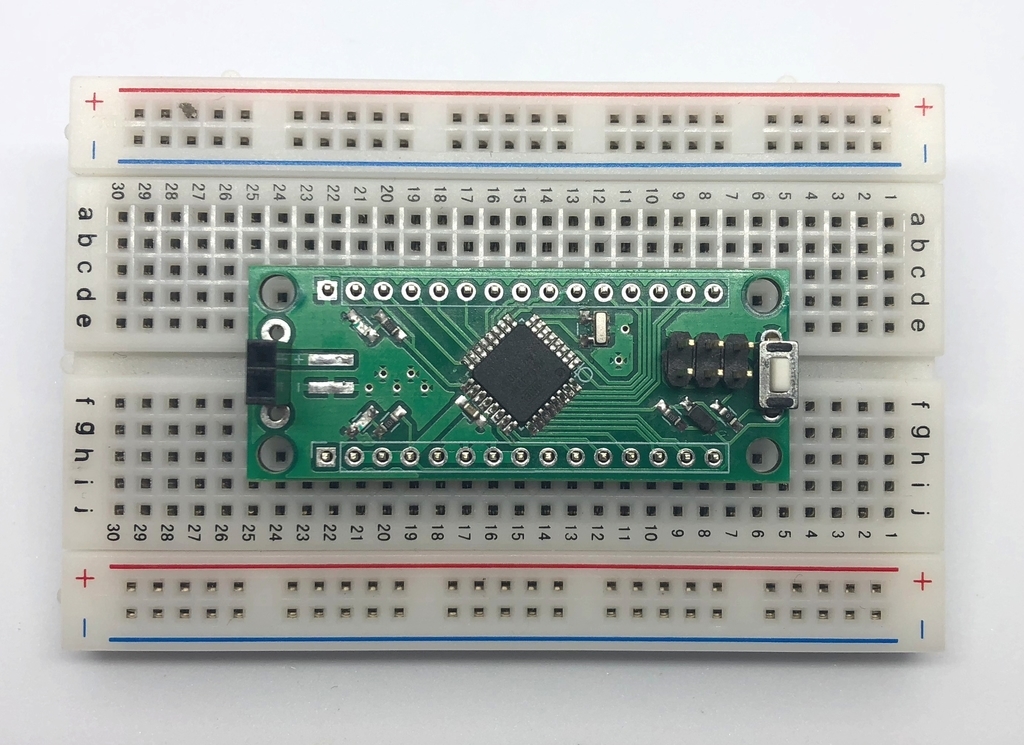

作例1(ピンヘッダを使いブレッドボードで使用)

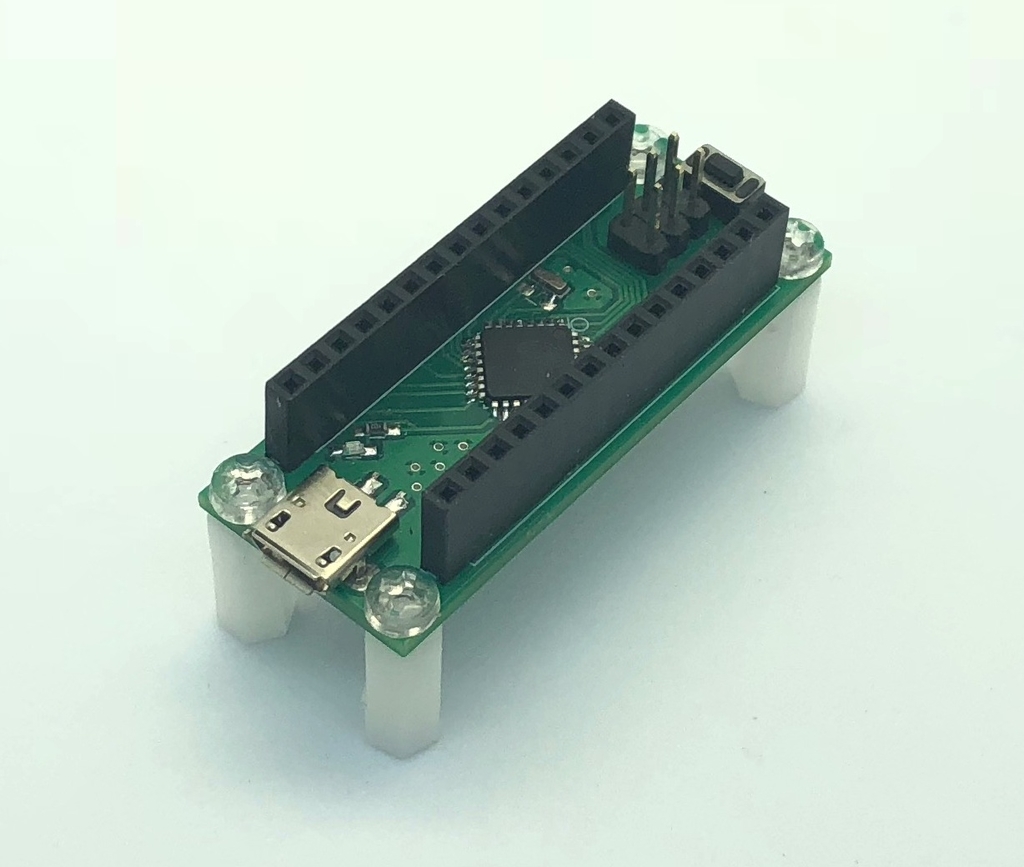

作例2(ピンソケットを使いArduino的に使用)
PuchiDuino(SMD)の部品の準備から、実装、書き込み迄のまとめです。
1.電子部品を準備する
2.電子部品を実装する
3.スケッチの書き込み
